变频器的基本工作原理

    变频器的主要任务就是把恒压恒频(Constant Voltage Constant Frequency，CVCF)的交流电转换为变压变频(Variable Voltage Variable Frequency，VVVF)的交流电，以满足交流电动机变频调速的需要。    变频器的种类很多，通过了解它们的分类，有利于我们认识变频器的性能，这是用好变频器的前提。变频器的种类可以按照以下几种方式划分：按应用领域分，有通用变频器和专用变频器；按结构分，有交-交变频器（直接变频器）和交-直-交变频器（间接变频器）；在交-直-交变频器中，按直流侧电源性质分，有电压源型变频器和电流源型变频器；按输出电压调节方式分，有脉冲幅值调节方式(Pulse Amplitude Modulation，PAM)和脉冲宽度调制方式(PWM)。此外，变频器还可以按照导通模式、输出电压波形、逆变器调制方式等划分为许多种类。我们通常使用的通用型变频器大多为交-直-交PWM电压型变频器，下面将以此类变频器为例进行介绍。    交-直-交变频器是把频率不变的工频交流电通过整流器变成直流电，然后再把直流电变换成频率、电压均可变的交流电，它的主电路由整流器、中间直流环节（直流母线）和逆变器组成，如图1-1所示。

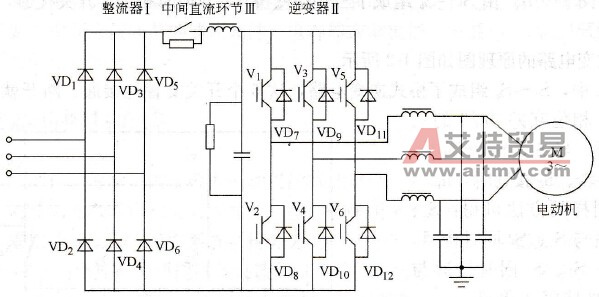

    图1-1    变频器的基本构成
