变频器外接控制端的配置和工作特点

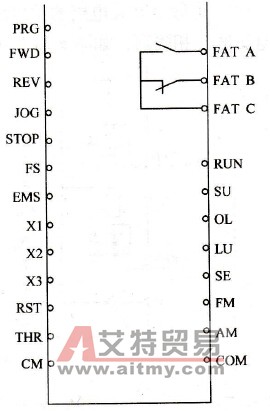

   各种变频器对外接控制端子的安排是各不相同的，名称也各异。图3-36所示是从几种常用变频器归纳而成的配置情况。
    图3-36    外接控制端的配置    基本运行控制包括正转运行( FWD)、反转运行( REV)、停止运行(STOP)和点动运行( JOG)等。控制方式有两种：    (1)开关状态控制方式  当FWD或REV处于闭合状态时，电动机正转或反转起动和运行，当它们处于断开状态时，电动机即降速和停止，如图3-37所示。    点动控制与此类似。    (2)脉冲信号控制方式  在FWD或REV端只需输入一个脉冲信号，电动机即可维持正转或反转状态，犹如具有自锁功能一样。如要停机，必须将STOP接通，如图3-38所示。
    图3-37    开关状态控制方式

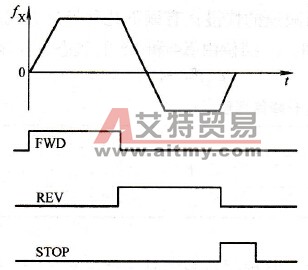

    图3-38    脉冲信号控制方式
