变频器外接控制的电路结构

    1．变频器的外接输入电路如图3-33所示，外部的控制信号通常是由开关来传递的。控制开关的通、断信息，通过变频器输入电路的光耦合器而传递到内部的控制电路中。    2．外接输入开关的结构外接输入开关可以是有触点的，如继电器、按钮、行程开关等；也可以是无触点的开关电路，如接近开关、可编程序控制器(PLC)等的输出电路。无触点开关电路总是有自己的电源的，于是又有两种情形：    (1)无触点开关电路的输出级为光耦合器，其电源和变频器内部控制电路的电源间互相隔离，如图3-34所示。

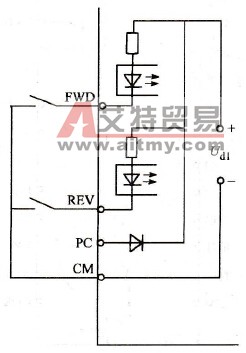

    图3-33    输入控制信号电路
    图3-34    无触点开关的电源和变频器控制电源隔离    (2)无触点开关电路的输出级为晶体管，从而其输出电路和变频器的输入电路间不可能完全隔离。在这种情况下，要注意分析是否有发生误动作的可能性。正确的接法如图3-35a所示。其工作特点是，变频器的输入电路是由无触点开关电路的电源（电压为Ud2）供电的，因而不会发生误动作。如果变频器的输入电路由变频器自己的控制电源（电压为Ud1）供电，如图3-35b所示的那样，则当无触点开关电路的输出级Vp截止时，变频器的输入电路应该是不通的。但如果变频器内控制电路的电源电压Ud1高于无触点开关电路的电源电压Ud2的话，变频器的输入电路将可能经过二极管VDp而导通，形成误动作。所以，这种接法是错误的，用户在使用时必须特别注意。

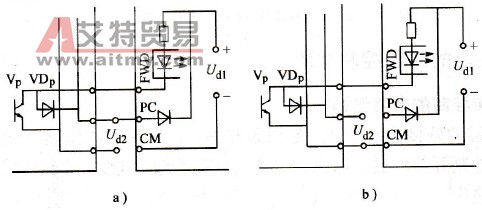

    图3-35    无触点开关的电源和变频器的控制电源不隔离    a)正确接法b）错误接法
