变频器的基本U/f设定

    1．定义。ku=kf时的U/f线称为基本U/f线，它表明了没有补偿时的电压Ux和频率fx之间的关系。它是进行V/F控制时的基准线。    有的变频器为用户提供的基本U/f线还包含了最高频率，如图3-17所示。在这些基本U/f线中：    (1)基本频率fb和电动机的额定电压相对应；    (2)最高频率fmax和最大的外接给定信号Xmax相对应。    2．基本U/f线的设定要点  如无特殊情况，基本频率应按电动机的额定频率来设定，即    fb= fN如fb≠fN，电动机的运行将会出现不正常的情况。    (1)fb<fN。如设fb=40Hz (fN =50Hz)，则当fx= 40Hz时，Ux就已经达到额定值UN了。而在正确设定时，与fx=40Hz对应的电压应为Ux=0.8UN。可见，电动机的电压增大了1.25倍，如图3-18a所示。Ux的增大将引起磁通量ΦM的增加，使磁路饱和，励磁电流的波形发生畸变，出现很大的尖峰电流，甚至导致变频器因过电流而跳闸。

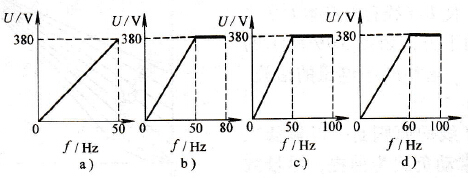

    图3-17    基本 U/f线    a)fb=fmax =50Hz b)fb =50Hz，fmax=80Hz c)fb =50Hz,          fmax =100Hz d)fb =60Hz，fmax=100Hz

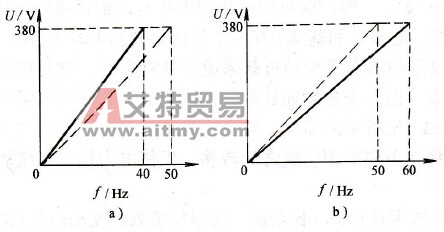

    图3-18    基本U/f的错误设定    a)fb<fN   b)fb > fN    (2)fb>fN。如设fb= 60Hz（fN =50Hz），如图3-18b所示。当fx=fN= 50Hz时，Ux=(50/60) UN =0.83UN，即当电动机在额定频率下运行时，却得不到额定电压，使电动机的带负载能力减小。
