变频调速的升速方式

    变频器根据各类生产机械对升速过程的不同要求，为用户提供了多种升速方式，供用户自行设定。    1．升速方式的种类。各种变频器所提供的升速方式不尽相同，主要有以下三种：    (1)线性方式。在起动或升速过程中，频率与时间成线性关系，如图3-8a中的曲线①所示。一般来说，在没有什么特殊考虑的情况下，大都选用线性方式。

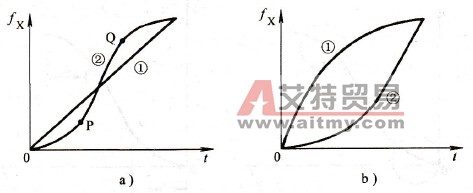

    图3-8    升速方式    a)线性和S形b）半S形    (2)S形方式。对于图3-9所示的带式输送机一类的负载，因被输送物体M的惯性力与加速度成正比（惯性力F= ma，m是物体M的质量，a是加速度），加速度变化过大，会使被输送物体滑动或跌倒。因此，在起动的初始阶段(0P段)加速过程比较缓慢；中间的PQ段，为线性加速，加速度不变；Q点以后，加速度又逐渐下降为0。在整个加速过程中，速度与时间的关系呈S形，如图3-8a中曲线②所示。

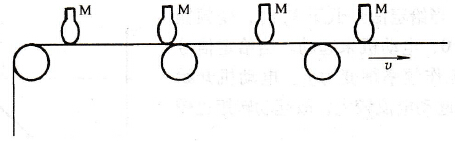

    图3-9    带式输送机    (3)半S形方式。即升速曲线的一半为S形，另一半为线性的方式。这又有两种情况：    1)对于鼓风机和泵类负载，低速时负载较轻，升速过程可以快一些，但随着转速的升高，其阻转矩迅速增加，应逐渐减缓加速过程而成半S形方式，如图3-8b中曲线①所示。    2)对于一些惯性较大的负载，在初起动时，加速过程宜适当减缓，运行到一定转速后再线性加速，成为另一种半S形，如图3-8b中曲线②所示。    2．升速方式的设定各种变频器设定升速方式的功能很不一致，大体上有以下几种：    (1)只设定加速的方式，S形和半S形的具体形状由变频器内定，用户不能设定。    (2)变频器为用户提供了若干种S区（非线性区）的大小(如0.2s、0.5s、1. 0s)供用户设定，如图3-10a所示。

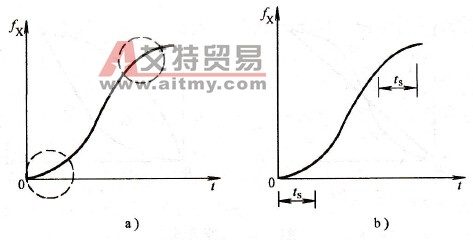

    图3-10    S形的没定    a)设定S区b）设定非线性时间    (3)用户可以在一定范围（如0～5s）内，任意设定非线性时间ts的大小，如图3-10b所示。
