PowerFlex40变频器的I/O端子接线

    PowerFlex40变频器的控制端子接线方式如图3-2所示，各端子说明如表3-1所示。    在电动机起动前，用户必须检查控制端子接线：    (1)检查并确认所有输入都连接到正确的端子且很安全。    (2)检查并确认所有的数字量控制电源是24V。    (3)检查并确认灌入(SNK)/拉出(SRC) DIP开关被设置与用户控制接线方式相匹配。    注意：默认状态DIP开关为拉出(SRC)状态。I/O端子01（停止）和11( +24VDC)短接以允许从键盘起动。如果控制接线方式改为灌入( SNK)，该短接线必须从I/O端子01和11间去掉，并安装到I/O端子01和04之间。

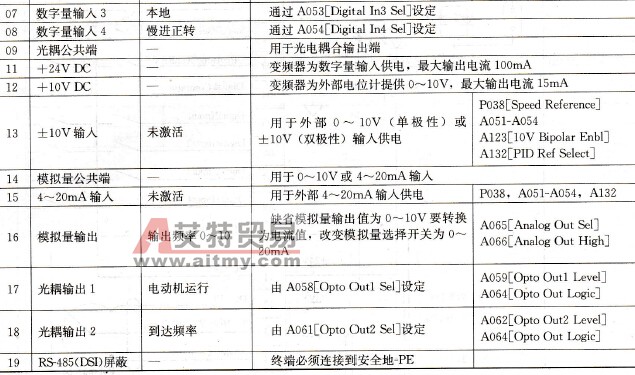

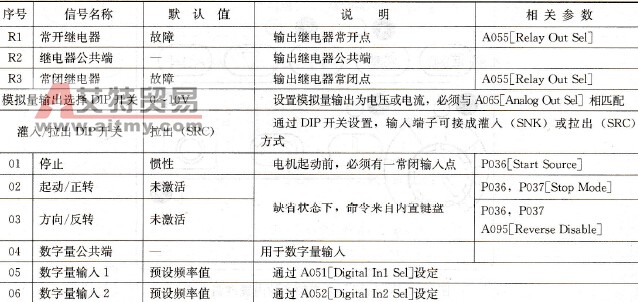

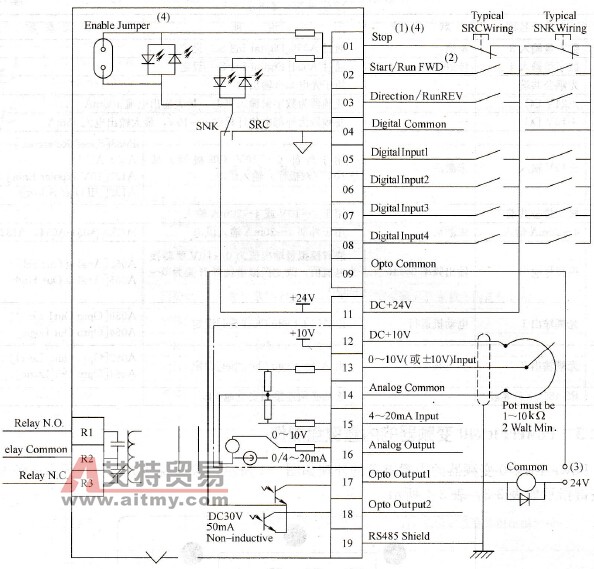

    图3-2    控制端子接线图    表3-1    控制I/O端子
