通用变频器的恒转矩特点

    带式输送机是恒转矩负载的典型例子，其基本结构和工作情况如图2-14 (a)所示。负载的阻力来自于皮带与滚筒间的摩擦力，作用半径就是滚筒的半径。负载阻转矩的大小如式(2-9)所示。    TL=FR    (2-9)式中 F-皮带与滚筒间的摩擦阻力；    R-滚筒的半径。    恒转矩负载的基本特点是在负荷一定的情况下，负载阻转矩取决于皮带与滚筒间的摩擦阻力F和滚筒的半径R的乘积，与转速的快慢无关，所以在调节转速过程中，负载的阻转矩TL保持不变，即具有恒转矩的特点。其机械特性曲线如图2-14 (b)所示。    要注意的是，这里所说的转矩大小是否变化，是相对于转速变化而言的，不能和负载轻重变化时转矩大小的变化相混淆。或者说，“恒转矩”负载的特点是负载转矩的大小，仅仅取决于负载的轻重，而和转速大小无关。拿带式输送机来说，当传输带上的物品较多时，不论转速有多大，负载转矩都较大；而当传输带上的物品较少时，也不论转速有多大，负载转矩都较小。

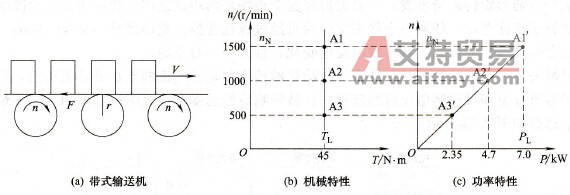

    图2-14    恒转矩负载及其特性    恒转矩负载的功率特点，根据式(2-3) PL=TL×(2πn/60)，在负载转矩TL不变的情况下，负载功率与转速成正比，其有效功率曲线如图2-14 (c)所示。
