PowerFlex40变频器的计时器和计数器实验

    PowerFlex40自带计时器和计数器功能，数字输入基于计时、计数功能控制数字输出，如图3-4所示。其计数上限为9999，计时上限为9999s。

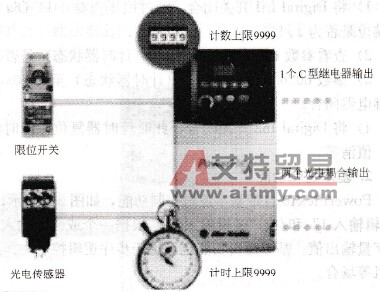

    图3-4    计数器和计时器功能    (1)计数器实验    假设PowerFlex40应用于以下实例：    1)光眼（数字量输入1）用于计算传送线上的包装箱数量。    2)计数值一旦到5，机械臂将5个包装箱推到打包区。    3)机械臂返回，并将计数器复位。    实验步骤：    1)数字量输入和输出控制计数器功能。设置A051[Digital Inl Sel]（数字量输入1选择）设为19，“计数器输入”。    2)设置A052[Digita2 Inl Sel]（数字量输入2选择）设为21，“复位计数器”。    3)数字量输出（继电器和光耦类型）设置选择输出、定义预设值并指示何时达到该预设值。设置A055[Relay Out Sel]（继电器输出选择）设为17，“计数器输出”。    4)设置A056[Relay Out Level]（继电器输出等级）设为5.0（计数）。    实验结果：    1)将Digital In1开关闭合，通过面板查看d014[Dig In Status]（数字量输入状态）的最右端位是否为1。    2)查看参数d025[Counter Status]（计数器状态）是否计数。    3)重复开闭Digital In1，d025[Counter Status]（计数器状态）由0增加到5，此时Relay指示灯点亮，表示输出继电器闭合。    4)将Digital In2开关闭合，此时计数器复位，同时将d025[Counter Status]（计数器状态）值清零。    (2)计时器实验    使用PowerFlex40的Digital In1（数字量输入1）开关，控制输出继电器在计时10s后闭合。    实验步骤：    1)数字量输入和输出控制计时器功能。设置A051[Digital Inl Sel]（数字量输入1选择）为18，“起动计时器”。    2)设置A052[Digita2 Inl Sel]（数字量输入2选择）为20，“复位计时器”。    3)数字量输出（继电器和光耦类型）设置选择输出、定义预设值并指示何时达到该预设值。设置A055[Relay Out Sel]（继电器输出选择）为16，“计时器输出”。    4)设置A056[Relay Out Level]（继电器输出等级）为10. 0s。    实验结果：    1)将Digital Inl开关闭合，通过面板查看d014[[Dig In Status]（数字量输入状态）的最右端位是否为1。    2)查看参数d026[Timer Status]（计时器状态）是否开始计时。    3)参数d026[Timer Status]（计时器状态）至10. 0s，此时Relay指示灯点亮，表示输出继电器闭合。    4)将Digital In2开关闭合，此时计时器复位，同时将d026[Timer Status]（计时器状态）值清零。
