变频器的基本U/f曲线

    在变频器的输出频率从0Hz上升到基本频率的过程中，输出电压从0V成正比地上升到最大输出电压的U/f曲线，称为基本U/f曲线，比较典型的几种如图2-3所示。

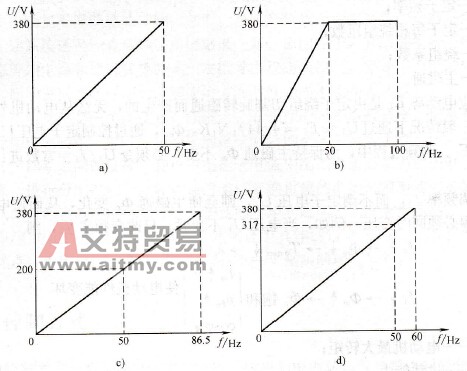

    图2-3    基本U/f曲线的几种类型    a) 380W50Hz；b)380V／50～100Hz；c)220V／50Hz；d)380V／60Hz    图2-3a所示，是我国工矿企业中用得最多的情形。当变频器的输出频率从0Hz上升到50Hz时，输出电压从0V成正比地上升到380V。    图2-3b所示，变频器的最大输出频率可以上升至100Hz。    图2-3c所示，当变频器的输出频率上升到50Hz时，输出电压只上升到220V，如果频率继续上升至86.5Hz时，电压可达380V。    图2-3d所示，此图是基本频率为60Hz、最大输出电压为380V时的基本U/f曲线，在这种情况下，当频率为50Hz时，输出电压只有317V。    基本U/f曲线的特征是    ku=k1    (2-3)    ku=UX/UN    (2-4)    kf=fx/fN    (2-5)式中ku-电压调节比；    kf-频率调节比；    fx-变频器的输出频率(Hz)；    Ux-当变频器的输出频率为fx时的输出电压(V)；    fN，UN-电动机的额定频率与额定电压。
