PowerFlex4变频器的Modbus网络控制硬件配置
来源：艾特贸易2017-06-04
简介本实验将使用 MicroLogix 控制器在 RS485 网络上通过 Modbus RTU 模式监视并控制 PowerFlex4 系列变频器。硬件接线如图 3-124 所示，图中说明如表 3-37 所示。 图 3-124 硬件接线示意图 表 3-37 示意
本实验将使用MicroLogix控制器在RS485网络上通过Modbus RTU模式监视并控制PowerFlex4系列变频器。硬件接线如图3-124所示，图中说明如表3-37所示。

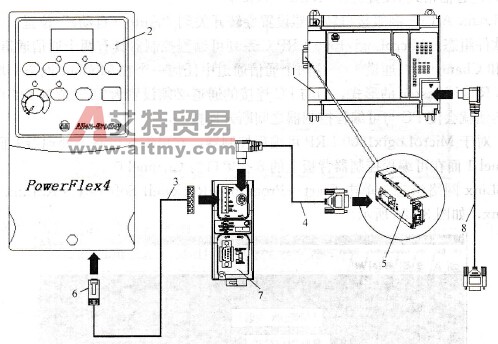

图3-124 硬件接线示意图 表3-37 示意图说明
序号 说 明 1 MicroLogix 1500 LRP C系列，版本号C，固件版本9.0控制器 2 PowerFlex 4系列变频器，固件版本号1．xxx以及更高 3 Belden # 3105A或等价电缆 4 1761-CBL-PM02 MicroLogix编程电缆。如果无此电缆， 用户可用1761-CB2-AC00电缆替代 。 MicroLogix1500 LRP控制器左侧通道1，九针串行连接口 6 AK-U0-RJ45-TB2P终端块连接器 7 1761-NET-AIC MicroLogix AIC+高级接口转换模块固件版本号1．xxx。 用户需要为该转换模块提供外接 24V直流电源 8 第二根1761-CBL- PM02 MicroLogix编程电缆（用于上载/下载程序） Modbus网线连接如图3-125所示。

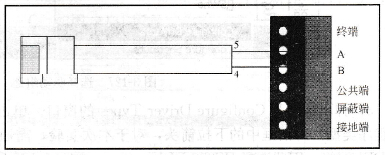

图3-125 Modbus网线连接示意图
