PowerFlex400变频器的内置模拟量PID给定信号的标定

    参数T070[Analog In l Lo]（模拟量输入1低限），T071[Analog In l Hi]（模拟量输入l高限），T074[Analog In 210]（模拟量输入2低限）和T075[Analog In 2 Hi]（模拟量输入2高限）用于标定和反向模拟量PID给定值。    标定功能：对于0～5V电压信号，设置如下参数使得0V=0% PID给定值和5V=100%PID给定值。PID标定功能曲线如图3-113所示。    (1) T069[Analog In l Sel]（模拟量输入1选择）或T073[Analog In 2 Sel]（模拟量输入2选择）=2“Voltage Mode- Unipolar”（电压模式一单极性）。    (2) T70[Analog In l Lo]（模拟量输入1低限）或T074[Analog In 2 Lo]（模拟量输入2低限）=0.0%    (3)T071[Analog In l Hi]（模拟量输入1高限）或T075[Analog In 2 Hi]（模拟量输入2高限）=50.0%    (4)A152[PID Ref Sel](PID参考选择)=0“0-10V Input”    反向功能：    对于4～20mA信号，以下的参数设置用于一个20mA信号对应PID参考值的0%而且4mA信号对应PID参考值的100%。PID反向功能如图3-114所示。
    图3-113    PID标定功能

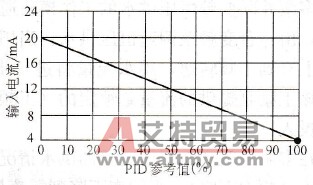

    图3-114    PID反向功能    (1) T069[Analog In l Sel]（模拟量输入1选择）或T073[Analog In 2 Sel]（模拟量输入2选择）=1 "Current Mode 4~20mA”(电流模式4~20mA)    (2) T070[Analog In l Lo]（模拟量输入1低限）或T074[Analog In 2 Lo]（模拟量输入2低限）=100%   (3) T071[Analog In l Hi]（模拟量输入1高限）或T075[Analog In 2 Hi]（模拟量输入2高限）=0%    (4) A152[PID Ref Sel](PID参考选择)-2 "Analog In 1”（模拟量输入1）或3"Ana-log In 2”（模拟量输入2）
