PowerFlex40P变频器的介绍

    作为PowerFlex交流变频器家族的成员之一，PowerFlex40P定位于需要闭环控制和Category 3安全认证的运用，具有硬件设计紧凑的特点。    从控制原理上看，PowerFlex40P变频器是一台具有闭环控制特性的变频器。它可以接收编码器反馈或标准脉冲输入反馈，达到精准速度控制和基本定位控制功能。    PowerFlex40P变频器能够在1/2直流母线电压下运行，适用于即使在外界短暂失电或线电压降低的情况下，仍要求变频器能够正常工作的苛刻的应用领域。PowerFlex40P在电压下降惯性跨越能力上做了明显增强，缓解了中国市场，尤其是广大农村市场电压不稳定对设备造成的影响。    PowerFlex40P变频器内置了预充电单元，适用于公共直流母线或直流母线共享的方案。PowerFlex40P所带有的A-B专利的DriveGuard继电器选项，是符合EN954-1标准认证的交流变频器控制的安全解决方案。对于需要Category3安全规范认证的机械设备或运用场合大大节约了总体成本。    PowerFlex40P有多种包装和安装选件。包括：标准NEMA 1/IP30背板安装变频器和NEMA 4/IP66等级（带有封装）配法兰安装的变频器。可以使变频器在密封柜体内的发热量比原来减小75%。    下面就PowerFlex40P的编码器的使用方法与定位功能做简单的介绍。    PowerFlex40变频器无论采用U/f控制还是Sensorless Vector（无速度传感器）控制，都属于转速开环控制方式，而PowerFlex40P变频器在硬件设计上增加了编码器接口，使得变频器能够获得编码器的真实的转速反馈，从而提高了变频器的控制精度。编码器接口可以向外提供5V或12V的直流电源，并且能够接收5V、12V或是24V的单端输入或差分输入编码器信号。编码器接口的位置如图3-105所示。    编码器的端子说明如表3-24所示。

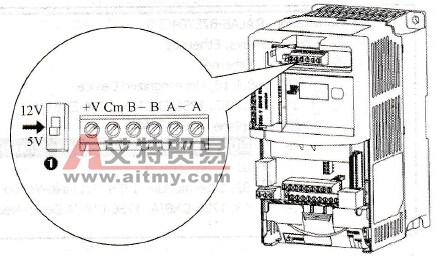

    图3-105    PowerFlex40P变频器的编码器接口位置    表3-24    PowerFlex40P变频器的编码器端子说明
    编 号     信 号     说 明     +V     5～12V电源  内部电源150mA（隔离的）     Cm     电源返回端     B-     编码器B（非）  正交B输入     B     编码器B     A-     编码器A（非）  单通道、脉冲序列或者正交A输入     A     编码器A     ①     输出  DIP开关选择了端子“+V”和“Cm”为编码 器提供的12V或5V电源。     如果变频器正在读取编码器的速度，但是位置调节器或者其他的编码器功能没有正常工作，则移除变频器电源，然后交换编码器A和B通道或者交换任何两个电动机导线。
