PowerFlex400变频器的休眠/唤醒功能

    变频恒压供水系统中水流量是不断变化的，在相似工况下，水泵的水力功率与三次方转速成正比。当水流量接近为零时，泵转速最低，通常情况下，变频恒压供水在零流量下消耗的功率约为相同大小恒速泵额定功率的1/4或更小，但变频泵长期在零流量下运转所消耗的能量不可小视，尤其是当泵的功率较大时，此缺点更为突出。PowerFlex400变频器内建的Sleep/Wake（休眠/唤醒）功能可以很好的解决该问题。当水流量接近于零时，变频器自动进入休眠状态，停止水泵运行；当水流量达到设定值时，变频器自动唤醒，重新起动并恢复恒压供水。从而可以做到不用水时自动停泵而没有能量损耗，具有最佳的节能效果。    下面通过实验来说明Sleep/Wake（休眠/唤醒）的实际应用。假设水流量通过传感器转换为0～10V的电压信号，并接入PowerFlex400的模拟量1输入端。在此，当电压低于某一设定值(这里设为4 V)时，表示水流量特别低，变频器将进入休眠状态；当电压高于4V时，变频器被唤醒，重新进入工作状态控制水泵。    实验步骤：    (1)将PowerFlex400变频器参数P036[Start Source]（起动源）设为1，“3-wire”（三线控制）。    (2)将参数P038[Speed Reference]（速度参考值）设为2，“Analog Inl”（模拟量输入1）。    (3)将参数T069[Analog In l Sel]（模拟量输入1选择）设为2，“Voltage Mode，0～10V”(电压模式，0～10V)。    (4)设置休眠/唤醒功能的相关参数，步骤如下：    参数T077[Sleep-Wake Sel]（休眠/唤醒选择）设为1，“Analog Inl”（模拟量输入1）。    参数T078 LSleep Level]（休眠幅值）设置为40%，表示外部模拟量输入减小到4V时，变频器进入休眠模式。    参数T079[Sleep Time]（休眠时间）设置为0。    参数T080[Wake Level]（唤醒幅值）设置为40%，表示外部模拟量输入增加到4V时，变频器被唤醒。    参数T081[Wake Time]（唤醒时间）设置为0。    (5)手动调节模拟量输入从0～10V，再调回至4V，变频器输出频率如图3-110所示。

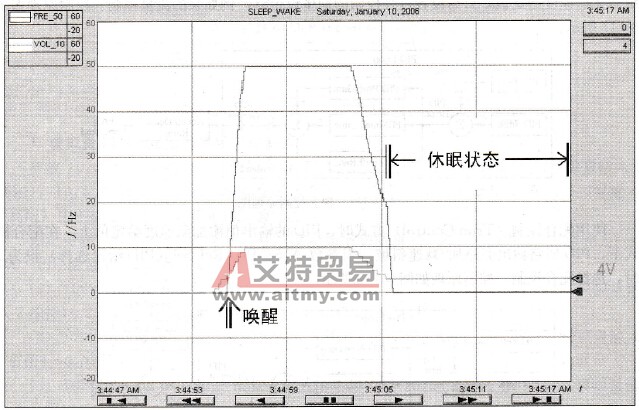

    图3-110    变频器输出频率    从趋势图中可以看到，当模拟量输入未到达唤醒值时，变频器一直处于休眠状态（输出频率为0），直到电压达到唤醒值时，变频器输出频率才开始与模拟量电压成斜坡上升。在模拟量输入值降低至休眠值时，变频器又回到了休眠状态。若电压值没有到达唤醒值，那么变频器将一直处于休眠状态。
