PowerFlex400变频器的快速起动与断电后重起动功能

    由于工业现场比较复杂，有时会发生瞬时停电或瞬时欠电压的情况。在负载运行中，发生瞬间停电或电压下降时，变频器一般在大约数秒内即停止输出。所以，当恢复电源时，电动机正处于旋转之中，变频器常常起动不起来。    为了防止这一现象，有效的方法是设定瞬时停电再起动及快速起动功能配合使用。瞬时停电后，只要变频器功能单元有显示，再起动功能始终维持，当电源恢复时变频器瞬时停电再起动功能可与电流限制功能同时作用，使正在自由旋转的电动机平滑地加速再起动，从而避免电动机经历先停车，重新起动，再加速到给定频率的过程。    快速起动功能是指当电动机在一定转速下，再进行起动时，变频器可以自动鉴别电动机旋转的方向和转速，来起动这种正在旋转的电动机。通过变频器的输出与正在旋转的电动机相匹配，实现与旋转的电动机平滑的实行对接，并根据控制的要求继续稳定运行。    瞬时断电的含义是电源电压由于某种原因突然下降或电源电压消失，但很快又恢复，停电时间t0很短如图3-118a所示。    断电后变频器各部分的电压变化如图3-115所示。变频器内主要有三种电源：    (1)主电路直流电压：在刚断电的瞬间，逆变电路还在工作，故电压下降很快，设主电路直流电压从额定状态的UDN下降到下限值UDL（欠电压保护的动作电压）所需时间为tod，如图3-118b所示。

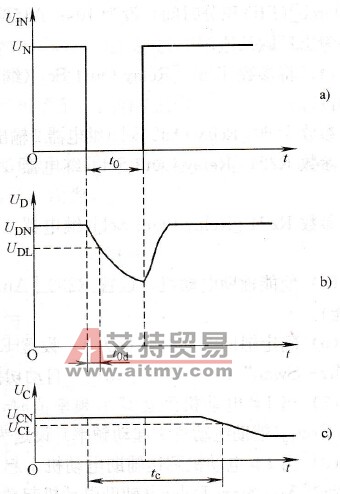

    图3-118    瞬时电压    a)电源瞬时断电时的输入电压    b)直流电压c）控制电压    (2)控制电路的直流电压。    (3)逆变管驱动电路的电压：一方面IGBT管是电压控制器件，驱动电流十分微小，短时间内的电压下降有限；另一方面驱动电路对电压的要求也不十分严格。所以，对于瞬时停电来说，可以不予考虑。    变频器对瞬时断电的处理方法，根据断电时间to的不同，分别处理如下：    (1)当to<tod时，变频器可以不予理会。    (2)当tod<to<tc时，由于控制回路的电压尚未下降，故变频器因欠电压而跳闸后允许重合闸。    (3)当to>tc时，由于变频器内的控制系统已经不能再保持正常工作，变频器跳闸后将不允许重新合闸。    对于PowerFlex400变频器，通过设置参数A163[Auto Rstrt Tries]（自动重起尝试）和A164[Auto Rstrt Delay]（自动重起延迟）。    实验步骤：    (1)将PowerFlex400变频器参数P036[Start Source]（起动源）设为0，“Keypad”（键盘控制）。    (2)设置参数Al63[Auto Rstrt Tries]（自动重起尝试）为2。    (3)设置参数A164[Auto Rstrt Delay]（自动重起延迟）为2.0s。    (4)将PowerFlex400变频器断电，等待LED显示消失后重上电，等待大约2s后，变频器重起动。    (5)将参数A167[Flying Start En]（使能飞速起动）设为1，“Enabled”（使能）。只有当这一参数设置成Enablecl（使能）时飞速起动功能才有效果。    实验现象：当正在工作的变频器被突然断电后，在自动重起延迟时间内，恢复变频器的供电，此时变频器会立即输出断电前的给定频率，再上电时，电动机从当前转速平滑加速到给定频率，而无需经历停止，再加速的过程。    另外，如果需要清除Type 1故障并重起变频器：    (1)设置参数A163[Auto Rstrt Tries]（自动重起尝试）为非零值。    (2)设置参数A164[Auto Rstrt Delay]（自动重起延迟）为非零值。    如果需要清除过电压、欠电压或温度过高故障但不重起变频器：    (1)设置参数A163[Auto Rstrt Tries]（自动重起尝试）为非零值。   (2)设置A164[Auto Rstrt Delay]（自动重起延迟）为零值。
