PowerFlex40变频器的基本逻辑功能

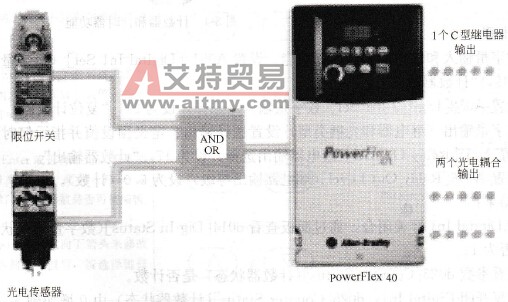

    PowerFlex40自带基本逻辑控制功能，如图3-5所示。它的两个数字量输入可被编程为“逻辑输入1”和／或“逻辑输入2”。根据一个或两个输入的逻辑功能( AND，OR)值编程数字量输出值。基本逻辑功能也可用于步序逻辑控制中。此功能适用于包装机、传送机和码垛机等场合。
    图3-5    基本逻辑控制功能    实验步骤：    1)数字量输入和输出控制基本逻辑功能。将A051[Digital Inl Se1]（数字量输入1选择）设置为23．“逻辑输入1”。    2)将A052[Digita2 Inl Se1]（数字量输入2选择）设置为24，“逻辑输入2”。    3)数字量输出（继电器和光耦类型）设置选择输出、定义预设值并指示何时达到该预设值。将A055[Relay Out Se1]（继电器输出选择）设置为13，“Logic 1＆2”。    4)此时，Digital In1和Digital In2为“逻辑与”关系，将两开关闭合，Relay指示灯点亮，表示输出继电器闭合。否则，输出继电器断开。    5)将A055[Relay Out Se1]（继电器输出选择）设置为14，“Logic 1 or 2”。    6)此时，Digital In1和Digital In2开关为“逻辑或”关系，将两开关断开，输出继电器断开。否则，输出继电器闭合。
