PowerFlex400变频器的一拖多功能实例2

    实例2：一个辅助电动机带有自动切换，如图3-116所示。

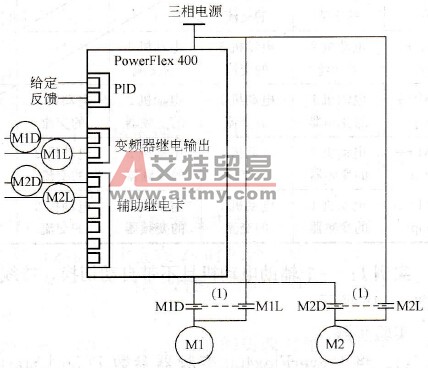

    图3-116    一个辅助电动机带自动切换接线图    带自动切换的辅助电动机模式与前一种方式的区别在于，当需要投入另一台辅助电动机时，并不是直接把辅助电动机直接接人工频起动，而是把第一台电动机切换至工频运行，第二台电动机由变频器起动。此时，需要添加一块Auxiliary Relay Card（辅助继电器扩展卡），其安装如图3-117所示。

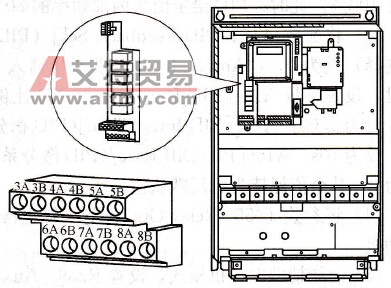

    图3-117    安装辅助继电器扩展卡    实验步骤：    (1)将PowerFlex400变频器参数P036 rStart Source]（起动源）设为1，“3-wire”（三线控制）。    (2)设置PID回路。将参数A152[PID Ref Sel] (PID参考值选择)设为1，“PID Setpoint”（PID给定）；同时将参数A157 [PID Setpoint]（PID给定值）设为100%。此时，PID给定值为内部频率的80%。    (3)将参数A153[PID Feedback Sel] (PID反馈选择)设为O，“Analog In 1”（模拟量输入1）；同时，设置参数A154[PID Prop Gain] (PID比例系数)设为1.00; A155[PID Integ Time]（PID积分时间）设为lOs; A156[PID Diff Rate](PID微分系数)设为0，其余值保持为出厂默认值。    (4)将参数T055[Relay Outl Sel]（继电器1输出选择）设为23，“Aux Motor”（辅助电动机）。    参数T060[Relay CXit2 Sel]（继电器2输出选择）设为23，“Aux Motor”（辅助电动机）。    参数R221[Relay Out3 Sel]（继电器3输出选择）设为23，“Aux Motor”（辅助电动机）。    参数R224[Relay Out4 Sel]（继电器4输出选择）设为23，“Aux Motor”（辅助电动机）。    (5)使能辅助电动机，设置R239 rAux Motor Mode]（辅助电动机模式），“Enabled”（使能）。    (6)确定辅助电动机数量为1，设置R240[Aux Motor Qty]<辅助电动机数量）为4，“1 Mtr+Swap”（一台辅助电动机+自动切换）。    (7)当1#电动机到达某个频率值时，2#电动机起动。该值通过参数R241[Aux 1 Start Freq]（辅助电动机1起动频率）设定为40. 0Hz。    (8)当1#电动机到达辅助电动机1起动频率值后，2#电动机延时起动的时间通过参数R250[Aux Start Delay]（辅助电动机起动延迟时间）设为5.0s。    (9)当1#电动机到达某个频率值时，2#电动机停车。该值通过参数R242[Aux 1 Stop Freq]（辅助电动机1停止频率）设定为10. 0Hz。    (10)当1#电动机到达辅助电动机1停止频率值后，2#电动机延时停止的时间通过参数R251[Aux Stop Delay]（辅助电动机停止延迟时间）设为5.0s。
