变频器的便携万用表测量

    如图3-41所示，变频器输出的电压是脉宽调制的非正弦电压信号，一般的数字万用表测得的输出电压是变频器输出的所有非正弦信号的有效值，而变频器显示的电压读数仅为基波成分（一般为30～60Hz>的有效值，因此普通的数字万用表不能准确测量脉宽调制信号。问题的主要原因在于带宽和屏蔽。现在许多数字万用表的带宽达20kHz或更宽，使其不但能够响应基波成分，而且会响应脉宽调制产生的高频成分，并且如果数字万用表不能很好屏蔽掉高频噪声的话，测量结果会有很大偏差，变频显示读数比变频器控制面板显示值高出20%～30%。

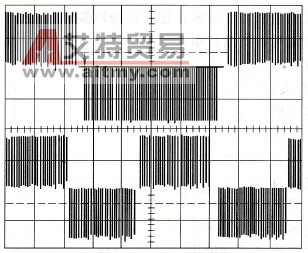

    图3-41    变频器输出电压波形
    图3-42    FLUKE 87V万用表    随着技术的发展，这些问题得到有效的解决，如图3 42所示的FLUKE87V多用途数字万用表采用了特殊的低通滤波器，可以精确测量变频器输出电压、电流和频率。测量显示的数值与变频器控制面板显示数据一致，适用于变频器维护及故障处理。使用带低通滤波的万用表前后对比见图3-43、图3-44。    用工频的仪表变频器主电路时，各种表计与变频器的连接见图3-45，按表3-8选择测试仪表。

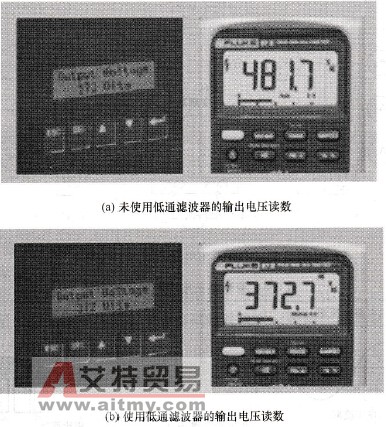

    图3-43    变频器输出电压显示与万用表读数对比

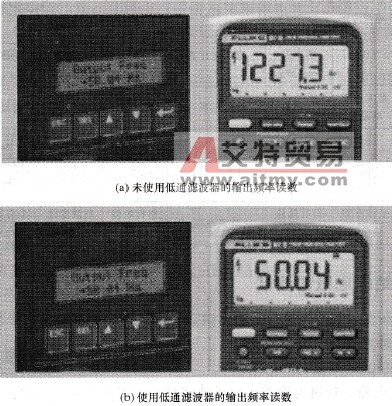

    图3-44    变频器输出频率显示与万用表读数对比

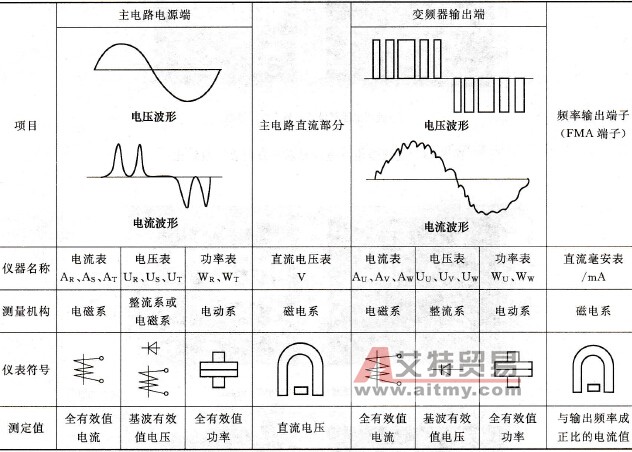

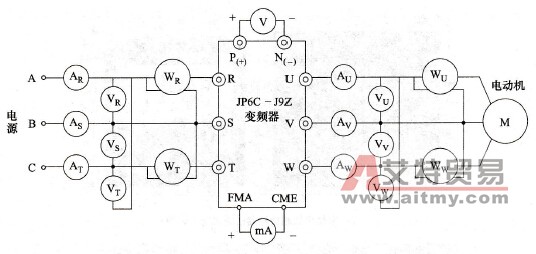

    图3-45    变频器主电路测量仪表连接图    表3-8    变频器主电路测试仪表选型
