变频器的变频器侧抗干扰措施

    ①对于通过感应方式（包括电磁感应和静电感应）的干扰信号，主要通过正确的电缆选型和规范布线来削弱。    ②对于通过线路传播的干扰信号，主要通过增大线路在干扰频率下的阻抗来削弱。有效的方法是在变频器输入侧串入电抗器，如图3-30所示电抗器在基频下的阻抗是微不足道的，但对于频率较高的谐波电流却呈现出很高的阻抗，起到有效的抑制作用。    ③对于通过辐射传播的干扰信号，主要通过吸收的方法来削弱。在变频器输入侧，有变频器生产厂商提供如图3-31所示的“无线电抗干扰滤波器”方法来削弱干扰。在变频器输出侧和电动机之间串入滤波电抗器LD不仅可以削弱输出电流中的谐波成分，起到抗干扰的作用，还削弱了电动机中因谐波电流引起的附加转矩，改善了电动机的运行特性。

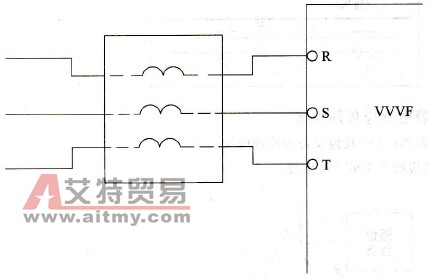

    图3-30    线路抗干扰滤波器

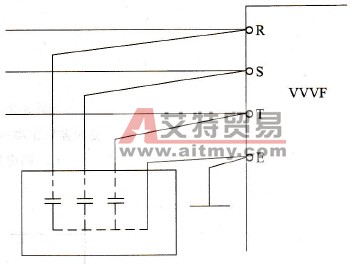

    图3-31    无线电抗干扰滤波器    需要特别注意的是，在变频器输出侧绝对不允许用电容器来吸收谐波电流，如图3-32所示，在逆变管导通瞬间，会出现峰值很大的充电电流或放电电流，造成逆变管损坏。

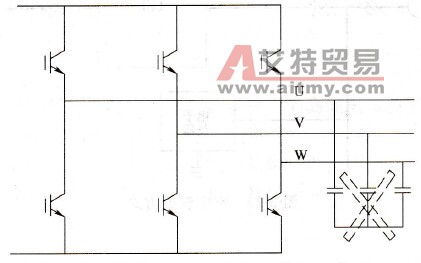

    图3-32    变频器输出侧不能接电容滤波器
