变频器谐波的空中辐射方式

    频率很高的谐波分量具有向空中辐射电磁波的能力，从而对其他设备形成干扰。尤其对于通信设备的干扰更为严重，如图3-29所示。    谐波干扰对电气设备的危害还有以下几个方面。    ①变频器输出谐波对电动机的影响    a．谐波电流会引起电动机附加发热，导致电动机的额外温升，电动机往往要降容使用。    b．由于变频器输出电流波形不是正弦波，增加电动机的峰值电压，影响电动机绝缘。    c．输出电流的谐波分量会产生附加转矩，使电动机轴上的有效输出转矩减少。    d．谐波电流中的载波频率分量会引起电动机铁心的振动而产生电磁噪声。

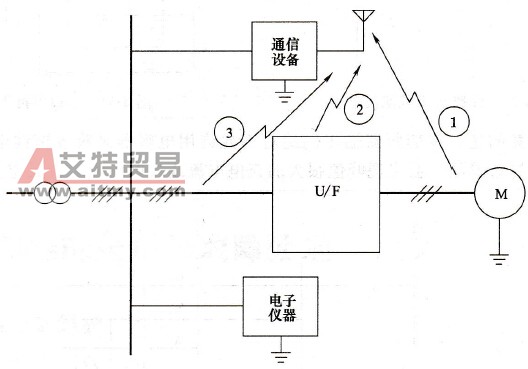

    图3-29    空中辐射方式    ②电力电容器组    谐波电流可能会引起电容器组的并联谐振，大量电流流入以致电容器组过载、过热，加速电容器组的老化。    ③变压器    谐波电流会增加变压器铜损，电压谐波增加铁损，综合结果使变压器温度上升，变压器容量裕度减少。谐波也可能引起变压器绕组及线间电容的共振，及引起铁心磁通饱和或歪斜而产生噪声。
