变频器谐波的感应耦合方式

    当变频器的输入电路或输出电路与其他设备的电路挨得很近时，变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式又有如下两种。    ①电磁感应方式    这是电流干扰信号的主要传播方式。由于变频器的输入电流和输出电流中的高频成分要产生高频磁场，该磁场的高频磁力线穿过其他设备的控制线路而产生感应干扰电流，如图3-27所示。    电磁感应方式产生的干扰电流，是以控制电路为回路，并将迭加到原有的控制电流上，如图3-27右下角所示。具有这种特点的干扰信号，通常称为差模干扰信号。

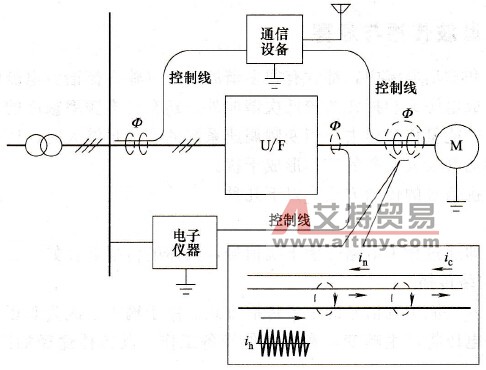

    图3-27    电磁感应传播方式    ih-变频器主电路电流中的高频成分；ic-其他设备的控制电流；in-因电磁感应而产生的干扰电流    ②静电感应方式    这是电压干扰信号的主要传播方式，是变频器输出的高频电压波通过线路的分布电容传播给控制电路的，如图3-28所示。    静电感应方式产生的干扰电流在两根控制线内的瞬间电流将具有相同的方向，它们共同与大地构成回路，如图3-28右下角所示。具有这种特点的干扰信号，通常称为共模干扰信号。

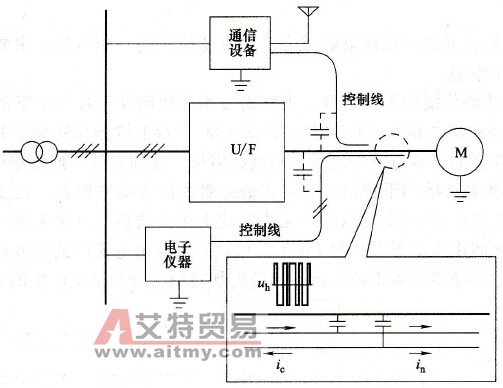

     图3-28    静电感应传播方式    uh-变频器输出电压的波形；ic-其他设备的控制电流；in-因电磁感应而产生的干扰电流
