变频器谐波的电路传导方式

    变频器的输入和输出电流中，都含有很多谐波成分（输入侧谐波电流的产生见3.3节）。除前面所述的能构成电源无功损耗的较低次谐波外，还有许多频率很高的谐波成分。它们将以各种方式把自己的能量传播出去，当变频调速系统的容量足够大时，所产生的高次谐波信号足以对周围各种电气仪表设备的工作形成干扰。    大体上说，干扰信号的传播方式有以下几种。    电路传导方式即通过相关电路传播干扰信号，具体的传播途径如下。    ①通过电源网络传播    这是变频器输入电流干扰信号的主要传播方式。由于输入电流为非正弦波，当变频器的容量较大时，网络电压将产生畸变，影响其他设备工作。其传播途径如图3-26中的虚线①所示。

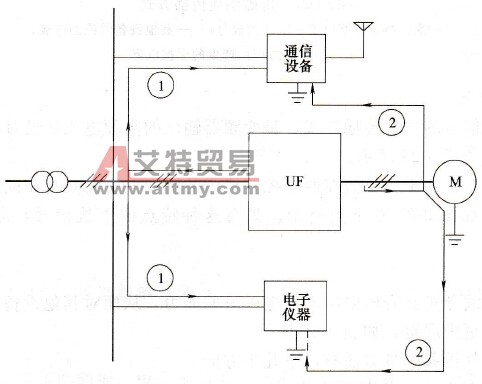

    图3-26    电路耦合传播方式    ②通过漏电流传播    这是变频器输出侧于扰信号的主要传播方式。因为输出线路与大地之间或地线之间存在着分布电容，所以，变频器输出的高频脉冲电压通过分布电容流向大地的漏电流是比较可观的，这些高频漏电流又通过地线而传播到其他设备。如图3-26中的虚线②所示。
