变频器的输入电流与功率因数

    如图3-17 (a)所示输入电路是三相交流电源经全波整流后向滤波电容器C充电的电路。当电源线电压大于电容器两端的直流电压UD时，才有充电电流，充电电流的波形取决于整流电压和电容电压的压差。充电电流如图3-17 (b)所示，呈不连续的冲击波形式，可明显看出输入电流波形发生了畸变。输入电流的频谱分析如图3-18所示。由图可知，其5次谐波和7次谐波分量比基波分量小不了多少。变频器输入电路的无功功率是由谐波电流产生的，因此，变频器的功率是较低的，需要设法改善。

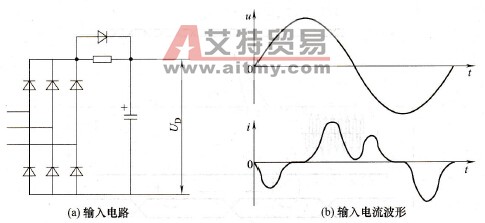

    图3-17    变频器的输入电流波形

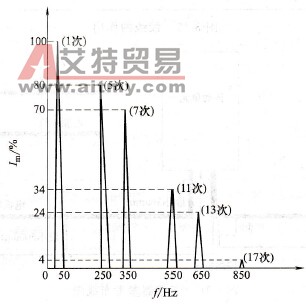

    图3-18    输入电流的频谱分析
