变频器的接地检测

    电动机的三相电流是平衡的，其合成电流等于零，即
     利用上述原理，把变频器的三根输出线以同样的方法同时缠绕在同一个霍尔传感器的高频磁心上，则当三相电流平衡时，磁心内的合成磁场等于零，霍尔芯片上的霍尔电动势也等于零，运算放大器的输出为“0”状态；当变频器的输出线有一相接地时，三相电流必不平衡，合成磁场不等于零，霍尔芯片有霍尔电动势输出，经运算放大器A放大后输出到CPU，如图4-23所示。

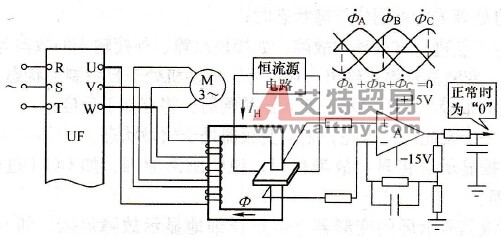

    图4-23    利用三相合成磁场判断接地
