变频器电压的间接采样检测

    如图4-19所示，二次绕组W5的感应电动势的处理分为两种情形：    1．整流并滤波经二极管VD1整流后得到脉冲电压序列u5，并由电容器C1滤波后得到直流电压UD5，作为控制电压。

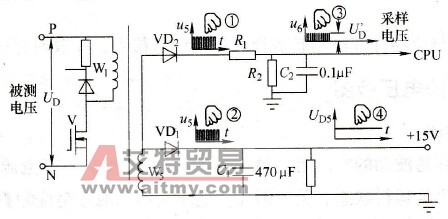

    图4-19    直流电压的间接采样    2．只整流不滤波经二极管VD2整流，并经R1和R2分压后，得到脉冲序列u6，图中的C1只有0.1μF，并不起滤波的作用。因为开关电源二次绕组所得电压的峰值是和直流电压UD成正比的。所以，u6的峰值UD′就是直流电压的采样电压，输入到CPU后和基准值进行比较。
