变频器电压的直接采样检测

     变频器最容易波动的电压是直流电压UD，其大小非但和电源电压的波动有关，还和电动机的运行状态有关。因此，电压的检测通常是检测直流电压。方法之一是直接从直流电压上采样，如图4-18所示。

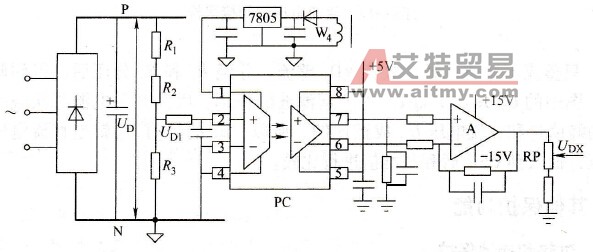

    图4-18    直流电压的直接采样    直接采样需要解决两个问题：    第一个问题是必须解决好强电和弱电之间的隔离。因为电压的采样是在强电回路里进行的，而采样电压和基准值进行比较和判断则是在弱电回路里进行的。    第二个问题是提高灵敏度。说明如下：采样电压是由R1、R2和R3分压而得的UD1。因为光耦合器的工作电压是很低的（图中为5V），故UD1也很低，只有直流电压UD的1%。如果UD变化1V，在UD1上的反映只有不到0.01V，检测电路必须能够检测到0.01V的变化。    为此，采用了集成光耦合器PC来进行隔离。PC输入侧的电源由开关电源的二次绕组W4经整流、滤波和稳压后提供；输出侧的电源则取自CPU的5V电源。    采样电压UD1从PC的②脚和③脚输入，从PC的⑦脚和⑥脚得到输出电压，运算放大器A接成跟随形式，进行功率放大，又从电位器RP上取出与直流电压成正比的采样信号。
