变频器的过电压保护功能

    1．产生过电压的原因    (1)电源过电压；    (2)降速时因反馈能量来不及释放而形成的再生过电压；    (3)在SPWM控制方式中，电路是以序列脉冲的方式进行工作的。由于电路中存在着绕组电感和线路分布电感，所以在每一个脉冲的上升和下降过程中，可能产生峰值很大的脉冲电压。这个脉冲电压将叠加到直流电压上去，形成具有破坏作用的脉冲高压。    2．过电压的保护措施    (1)电源过电压对于电源电压的上限，一般规定不能超过额定电压的10%，当电源线电压为380V时，其上限值为420V。某些国外进口的变频器的最高工作电压可达460V，这对于国内用户来说，是十分有利的。    由于电源电压过高将直接反映在整流后的直流电压上；同时，再生过电压也直接反映在直流电压上，所以进行过电压保护的“取样电压”总是从主电路的直流电路中取出。    (2)再生制动时的防止跳闸功能  和升速过程中过电流时的防止跳闸功能一样，在降速过程中出现的过电压，也可以采取暂缓降速的方法来防止它跳闸。即由用户设定一个电压的限值Uset（通常由变频器自行设定），如在降速过程中，UD>Uset时，则暂停降速，当UD降至Uset以下时，再继续降速，如图4-16所示。

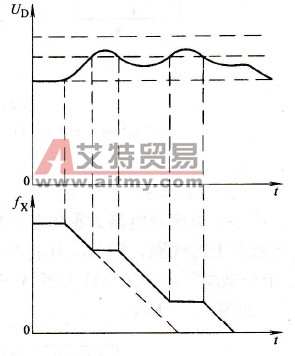

    图4-16    降速时的防止跳闸功能    (3)脉冲过电压的保护  对于由线路电感引起的脉冲过电压，采用常规的“检测-判断-保护”的方式是来不及保护的，通常采用缓冲的方法来解决。常见的缓冲装置有压敏电阻缓冲和阻容缓冲电路等。
