变频调速电动机的容量选择

    在电机拖动系统中，电动机必须满足负载对转矩、转速、稳定性的要求，如果将频率限制在额定频率以内，则所选择的电动机的容量要比负载所需功率大得多，这就造成了很大浪费。解决这一问题的办法是提高电动机的工作频率，相应增大传动比，从而降低电机容量。在fx>fN时，电动机工作在恒功率区，设计系统时，可使电动机的有效转矩线与负载的机械特性曲线相贴近，那么所需电动机的容量也与负载所需功率接近，如图5-3所示，a为负载特性，b为电动机特性。使电动机和负载的特性相配合，充分利用电动机，提高效率。但注意电动机的工作频率不能太高，因为频率过高会引起轴承磨损及动平衡方面的问题，因此减小电机容量的同时，必须满足系统的稳定性要求，一般通过设定最高工作频率来进行限制。

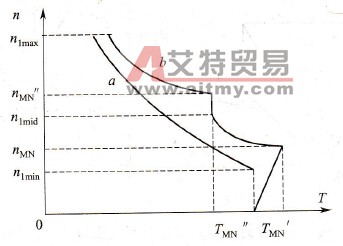

    图5-3   fx>fN时两挡传动比带功率    金属切削机床主运动的调速，一般是在停机的情况下进行的，在工作过程中是不进行调速的，因此采用变频器对电动机实现变频调速时，可将传动比分为两挡：高速挡和低速挡。
