G120变频器的2-线、3-线控制

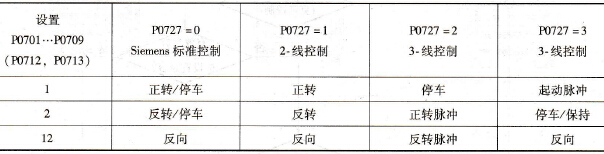

    G120变频器通过设置参数P0727可以选择2-线、3-线控制等不同的控制方式。具体实现的时候，除了设置参数P0727，还需要设置数字输入端子的功能，才能完成控制方式的改变。一旦设置了参数P0727>0，（P0727=0时，数字端子定义的功能实现西门子标准控制），数字端子定义的功能1、2和12将发生改变，重新定义的功能见表11-5。    表11-5    重新定义的数字输入功能
    根据重新定义的数字输入的功能，配合P0727的设置，可以实现不同的控制方式。下面以5、6、7号端子( DINO＼DIN1＼DIN2)为输入，9号端子为公共端(24V)，举例说明。
