G120变频器的P0727=3（3-线控制方式2）

    这种控制方式使用了三个命令来控制电动机的运行：    1)停车/保持：需要保持在闭和状态。打开触点将导致变频器停车，最终速度降到0Hz。本例使用DIN2信号。    2)起动脉冲：电动机正向运转。本例使用DIN0信号。    3)反向：改变电动机的转向。本例使用DIN1信号。    “停车/保持”开关采用负逻辑，要启动变频器或者保持其运行，它需要保持在闭合状态。“起动脉冲”开关的脉冲信号（上升沿），将会使原来停止的变频器启动。电动机的转向可以由“反向”信号改变。在变频器运行的时候动作“起动脉冲”开关，将不起任何作用。只有激活（断开）“停车/保持”，才结束运行状态并停掉变频器。具体功能如图11-11所示。

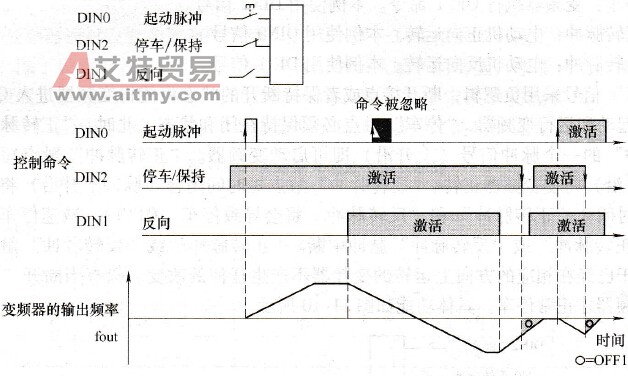

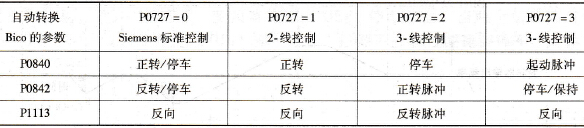

    图11-11    采用起动脉冲、停车/保持和反向进行3-线控制    参数设置：    P0700 =2，P0701 =1，P0702 =12，P0703 =2，P0727 =3    完成以上设置的时候，部分Bico连接会自动转换，表11-6为各种控制方式Bico连接的总结。    表11-6    不同控制方式下的Bico连接
    以上述设置为例，当P0727=2时，自动实现的Bico连接有P0840=722.2，P0842=722.0，P1113=722.1；当P0727=3时，自动实现的Bico连接有P0840=722.0，P0842=722.2，P1113= 722. 1。    以上例子用DIN0、DIN1和DIN2实现，具体应用中也可以设置其他数字输入功能来实现。
