PowerFlex70变频器的起动

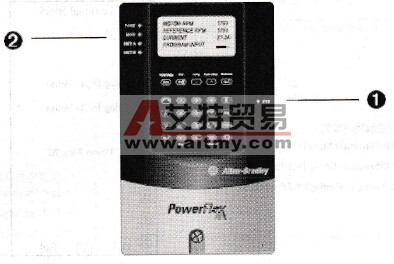

    (1)接通变频器电源之前    1)确定所有输入均与变频器的端子正确连接，并确保安全。    2)检验断开设备的输入电源是否在变频器正常工作时的额定值范围。    3)检验任何控制电源是否为24V。    (2)给变频器施加AC电源和控制电压    1)如果将6个数字量输入的任意一个组态为“停机CF”（CF为故障清除）或“使能”，应检验信号是否存在，或检验变频器是否不能起动。如果出现故障码，请参阅故障代码。    2)如果此时STS LED没有变绿，请参看状态指示器和下面有关的说明。    (3)继续起动例行程序    变频器的外观状态图如图4-8所示。
    图4-8    变频器状态图    对变频器的各种状态的说明如表4-5所示。    表4-5    变频器状态表
编号  名 称 颜色     状态     说 明  1  STS（状态）  黄色  闪烁  稳定  变频器处于准备状态，但没有运行，并且没有故障  变频器处于运行状态，没有故障 闪烁 变频器停机  满足了类型2报警条件，变频器不能起动  查看参数212 闪烁 变频器运行  满足了间歇性类型1报警条件  查看参数211[变频器报警1] 闪烁 变频器运行  满足了连续性类型1报警条件  查看参数211[变频器报警1] 红色 闪烁  出现故障 稳定  出现不可复位的故障  2     端口  参阅《通信适配     器用户手册》  内部通信链路DPI状态（如有的话）     MOD  通信链路模块状态（已安装时）     网络A  网络A状态（如已连接）     网络B  网络B状态（如已连接）     PowerFlex 70变频器所设计的起动过程简单、高效。如果用户安装有LCD HIM（液晶显示人机接口）则相应提供了两种起动方法。使得用户可按照实际需要选择所需的起动级别。    (1)S．M．A．R．T起动。通过对大多数常有功能中的数值进行编程，本例行程序使得用户能快速设置变频器。在大多数应用场合中，其起动过程只要求对某些参数进行修改。PowerFlex 70变频器的LCD HMI提供了S．M.A．R．T起动方式，其显示了最常用修改的参数，设置方法如表4-6所示。利用这些参数，可设置下列功能：    S-起动方式和停机方式；    M-最小速度和最大速度；    A-加速时间1和减速时间1；    R-给定值信号源；    T-电动机热过载。    表4-6    S．M．A．R．T起动例行程序

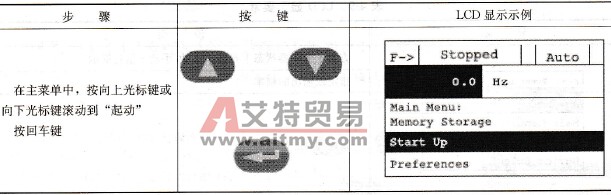

    (2)辅助起动。本例行程序提供用户在大多数应用场合下起动变频器时所需的有关信息，比如线供电和电动机数据、常用可调整参数和I/O等。辅助起动设置方法如表4-7所示。    表4-7    辅助起动运行
