空调风机控制系统中温度达到时低速运转变频器

    休眠功能，就是变频器在低频率运行时，如果其产生的作用对于生产过程已经没有太多作用，则可以暂时停机，一旦生产过程需要变频器运转时，变频器又能马上投入运行。这样的过程类似于“休眠”与“唤醒”，它只是在变频器无级调速的低频段设置了阈值开关，低于阈值开关值的为休眠，高于阈值开关值的为唤醒，因此它不是真正意义上的停机。因为在休眠期间，变频器的输出是关断的，所以休眠功能也能在一定程度上节约电能。    要实现休眠功能，一般通过设置阈值开关即可。为了防止系统在开关附近来回反复切换和频繁启动，阈值开关往往是有一定宽度的，包括零频运行阈值和零频回差。    这里以模拟量电流输入为例说明休眠过程的实现，见图3.25。

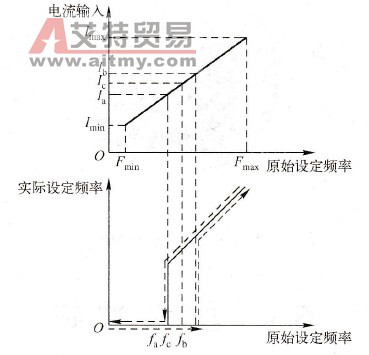

    图3. 25    体眠功能示意    启动过程：运行命令发出后，只有当模拟量电流输入到达或超过某值Ib，其所对应的设定频率达到fb时，电动机才开始启动，并按加速时间加速到模拟量电流输入对应的频率。    停机过程：运行过程中当模拟量电流值减小到Ib时，变频器并不会立即停机，只有当I1电流继续减小到Ia，对应的设定频率为fa时，变频器才停止输出（但不停机），即零频运行。    显然，这里的fa就是零频运行阈值，fb-fa就是零频回差。    以上的例子是针对模拟量输入的普通运行而言的，实际上在其他运行状态如PID闭环也是有效的，只要变频器的输出频率到达零频阈值开关，休眠功能就可以实现。    变频器的休眠功能经常用于水泵和风机控制中，这是因为变频器的低频段对水泵的压力和风机的风量贡献很小，假如此时生产过程需求量不高，则休眠就是顺理成章的事了。    恒压供水系统运行时经常会遇到用户用水量较小或不用水（如夜晚）的情况，为了节能，供水系统可以设置使水泵暂停工作的“休眠”功能，当变频器频率输出低于其下限时，变频器停止工作，水泵停止（处于休眠状态）。当水压下降到一定值时经变频器PID运算需要输出较高频率时，将先启动变频器运转水泵，继续原先的恒压供水程序。该系统中，需要设定两个参数值，即“休眠值”和“唤醒值”。“休眠值”即为变频器输出的下限频率设置，也就是零频运行阈值fa；“唤醒值”即为fb，就是零频回差与零频运行阈值的和。如果变频器输出的供水压力不足，当变频器经过PID计算得出的输出频率需要超过fb时，就唤醒变频器工作。经测试“休眠值”为18Hz，“唤醒值”为20Hz。    在PID闭环控制中，有些变频器还提供了另外一种方式的休眠功能，即休眠功能的唤醒不是通过变频器PID的计算输出频率值来确定的，而是通过PID工艺中的反馈量来决定的。在这种休眠功能中，需定义以下参数：(1)休目民频率值或速度值；(2)休眠功能启动的延时时间；(3)唤醒时的反馈量工艺数值；(4)唤醒延时时间。    图3.26所示为变频器在PID闭环运行时的休眠功能，SLEEP MODE即为休眠状态。

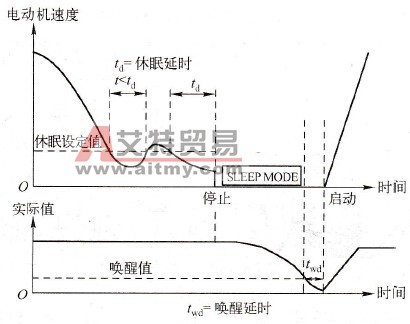

    图3.26    PID闭环运行时的休眠功能示意    如果电动机速度低于休眠速度值，且时间长于休眠延时时间，则变频器切换为休眠状态，变频器停止输出；当过程实际值低于唤醒时的反馈量工艺数值，且时间长于唤醒延时时间时，则变频器马上启动进行PID闭环工作。在这里，唤醒时的反馈量工艺数值，一般以过程给定值的百分比形式表示。    同样以恒压供水为例，在夜间耗水量较低的情况下，PID过程控制就会降低电动机的转速，如果设定休眠功能有效，变频器就会进入休眠状态。为此，需设定相应的四个参数值（休眠频率值、休眠延时、唤醒压力百分比和唤醒延时）。
