中央空调风机的变频器参数设置和调试

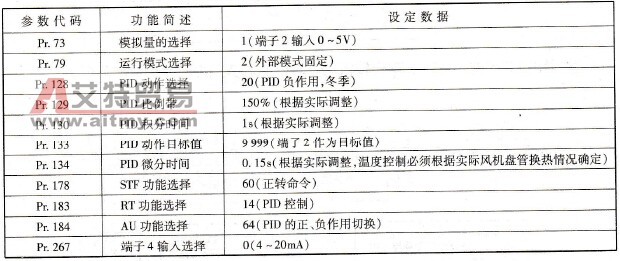

    1．变频器参数设置    如表3. 11所示为该中央空调风机恒温控制系统的变频器参数设置，主要包括模拟量通道的设定（如给定量和实际反馈量的信号类型），PID作用类型，使能与比例积分、微分环节的系数。    表3. 11    中央空调风机恒温控制系统变频器参数设置

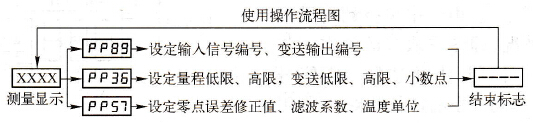

    2．智能仪表参数设置    智能仪表XM2601B是实现温度反馈的重要环节，必须进行参数设置，具体如下所示。    (1)按键定义。    功能键：用于选择窗口页面，不同页面用J1、J2、COM指示灯区别。    位选键：循环选定页面内的数码管，选定的数码管呈闪烁状态。    增加键：改变闪烁位数码管的数值（第一位数码管从0～9、“-”、-1循环，后三位数码管数值从0~9循环）。    (2)操作方法。用键选择窗口页面，用键和键改变页面内数码管数值。    (3)操作步骤。参照使用操作流程图，分为PP89、PP36、PP57三项内容，分别进行操作。

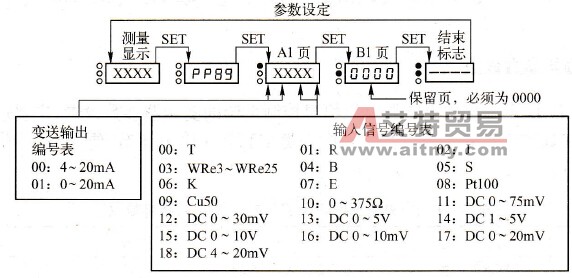

    ①置出PP89进入A1页，通过设定输入信号编号及变送输出编号，确定一种符合要求的输入信号和变送输出信号。

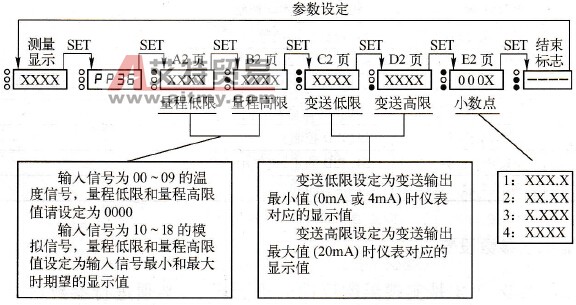

    ②置出PP36进入A2页，确定输入信号对应的显示范围和变送输出范围。

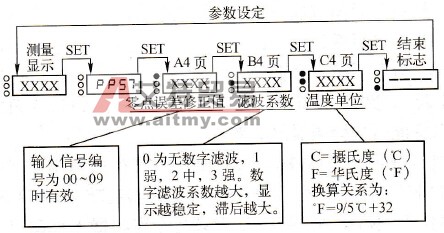

    ③置出PP57进入A4页，用户可以设定零点误差修正值、温度单位、滤波系数，满足现场使用要求。
    3．温度设定电位器的选择    图3. 24所示为电位器旋钮刻度盘，它与多圈电位器Rp配套使用，尤其适合需要设定指示的场合。在本项目中，当温度设定为0~ 40℃时，非常适合，只要按照刻度盘的旋转就能清楚地知道需要设定的温度值。
    图3. 24    电位器旋钮刻度盘
