中央空调风机的变频节能硬件设计

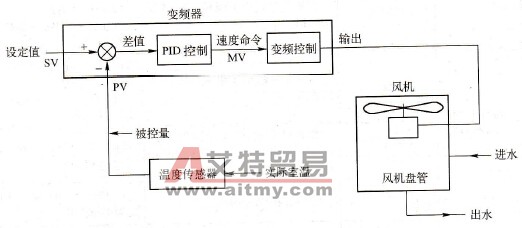

    如图3. 22所示为该恒温变频控制系统的示意，其中变频器选用A700变频器，并采用内置PID运行控制。

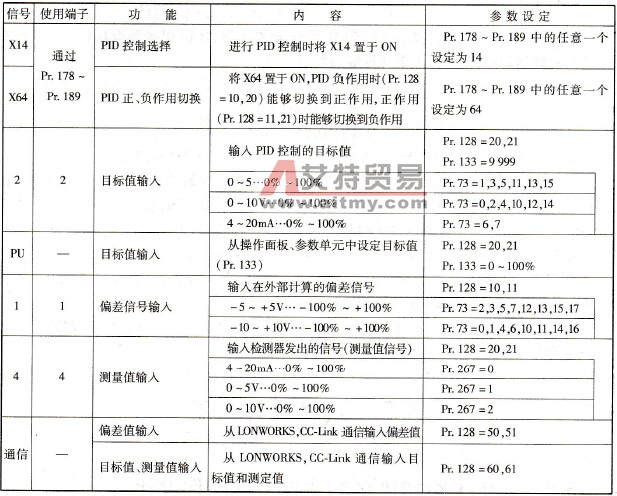

    图3. 22    恒温变频控制系统    由于PID控制对变频器的输入、输出端子要求比较高，所以表3.9和表3-10列出了在PID控制中常用的一些端子和功能。    表3.9    变频器PID用多功能输入端子和模拟量输入

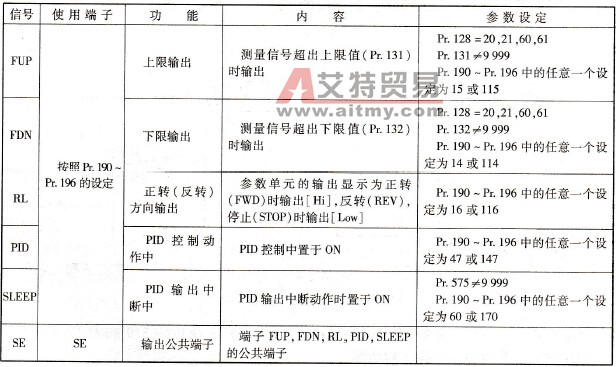

    表3.10    变频器PID用多功能输出端子

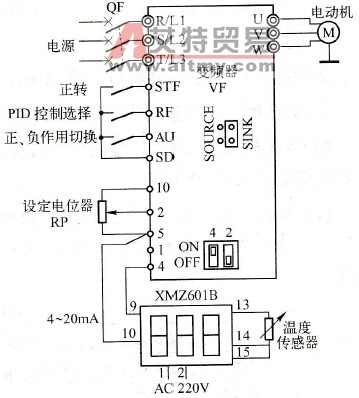

    图3. 23    硬件设计原理图    针对本项目来说，图3. 23所示为硬件设计原理图，它采用电位器Rp设定压力，通过热电阻温度传感器经智能仪表XM2601B作为实际温度反馈。利用变频器内部的PID调节功能，目标信号SV是一个与温度的控制目标相对应的值，反馈信号PV是温度变送反馈回来的信号，该信号是一个反映实际压力的信号。PV和SV两者是相减的，其合成信号( SV - PV)经过PID调节处理后得到频率给定信号MV，决定变频器的输出频率f。由于中央空调的风机控制分两种情况，即冬季取暖的负作用与夏季制冷的正作用，因此选用AU信号( X64)作为冬季与夏季的切换开关（负作用与正作用切换开关）。
