变频器A700的节能瞬时、节能平均和节能累计值

    1．节能瞬时监视器（①省电，②省电率）    (1)节能监视器(①)计算相对于工频运行时的消耗电力（推算值）的省电效果（差分），并显示在主监视器上。    (2)下列情况下，省电监视器(①)为“0”：    ①节能监视器的计算值为负值；    ②直流制动工作时；    ③未连接监视器（输出电流监视器为OA）。    (3)节能率监视器(②)通过将Pr．895节能率标准值设定为“0”，可以显示将工频运动时的消耗电力（推算值）定为100%时的省电率。另外，将Pr．895设定为“1”，可以显示将Pr. 893节能监视器标准（电动机容量）的设定值定为100%时的节能率。    2．节能平均值监视器（③节能平均值，④节能率平均值，⑤节能费平均值）    (1)节能平均值监视器在将Pr．897省电监视器平均时间设定为9999以外的值后可以显示。    (2)节能平均值监视器(③)按平均时间显示省电量的单位时间平均值。    (3)平均值的更新以更改了Pr．897的设定时，或电源接通时，或变频器复位时为起点，每隔平均时间后进行更新。    (4)每次更新平均值后，节能平均值更新时间信号(Y92)均反转。    (5)节能率平均值监视器(④)在将Pr．895节能率标准值设定为“0”或“1”时，每隔平均时间显示省电率②的单位时间平均值。    (6)节能费平均值监视器(⑤)在将Pr. 896节能单价设定了每1kW·h的费用（电力单价）后，显示相对于省电平均值的费用(省电平均值(③)×Pr. 896)。    如图3. 19所示为节能平均值的计算与Y92输出信号。    3．节能累计监视器（⑥节能量，⑦节能量费用，⑧年度省电量，⑨年度节能量费用）    (1)节能累计监视器仅相对于Pr．891累计电功率监视器移位次数的数值，将监视器数据向右移位。

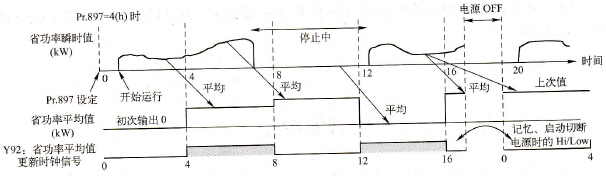

    图3.19    节能平均值的计算与Y92输出信号    例如，Pr. 891：“2”时，累计电功率值为1 278. 56kW·h，PU/DU显示为12. 78 (100kW·h单位的显示)，通信数据为12。    Pr．891=“0~4”时，如果超过上限值，则在上限值锁定，显示出需要移位。    Pr．891=“9999”时，如果超过上限值，则返回为0，重新开始计数。    其他监视器会在显示上限值处锁定。    (2)节能量监视器(⑥)可以测量一定期间内的电量。请按下述步骤进行测量。    ①在Pr．898节能累计监视器清除中写入“9999”或“10”。    ②在实际开始测量的时间将Pr. 898中写入“0”以清除节能累计监视器值，开始省电累计。    ③在结束测量的时间将Pr. 898中写入“1”保持节能累计监视器值。    4．工频运行时的功率估计（见图3. 20）    (1)输出工频运行特性曲线，从入口侧风门控制（风机）、出口侧吸入式风门控制（风扇）、阀门控制（泵）、工频驱动4种特性曲线中选择，设定为Pr. 894工频时控制选择。    (2)根据Pr．893节能基准（电动机容量）设定电动机容量（泵容量）。    (3)在图3.20中根据各运行特性曲线和对额定的转速比（现在的输出频率／Pr.3基准频率）估计工频运行时的消耗功率(%)。

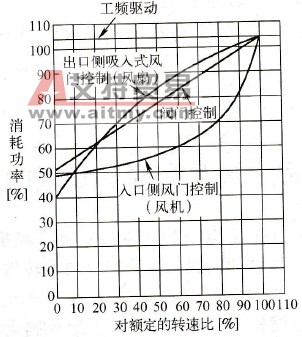

    图3. 20    消耗功率与对额定的转速比    (4)根据Pr. 893设定的电动机容量和Pr. 892负载率，通过以下公式计算工频时消耗电力估计值( kW)。
