带有直流成分的故障电流引起变频器剩余电流保

    (1)概述    常用的剩余电流保护器适用于保护交流故障电流。但是，变频器直流母线或者制动能量耗散电路（由外置于变频器的电阻实现）的绝缘故障引起带有直流成分的电流循环，如图3-17所示。

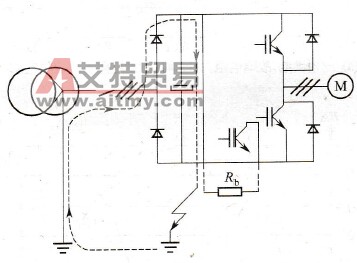

    图3-17    制动电阻与地之间的故障    三相供电和单相供电时的直流成分如图3-18所示。    尽管有直流成分存在，剩余电流保护器必须加以保护。如果直流母线或者制动电阻上存在绝缘故障，当采用三相供电时，应当使用B型剩余电流保护器。而当采用单相供电时，应当使用A型剩余电流保护器。    (2)注意事项    ④采用IT接地方式时，如图3-19所示，故障电流含有直流成分。RCDa用来保护直接接触．必须能针对直流成分进行保护。    ②两个剩余电流保护器串联时，如图3-20所示。如果直流母线存在故障，故障电流可能不足以使RCD2跳闸。而这个电流如果含有直流成分，那么RCD1的剩余电流互感器可能饱和，当另外支路发生故障时，RCD1就会拒动作。

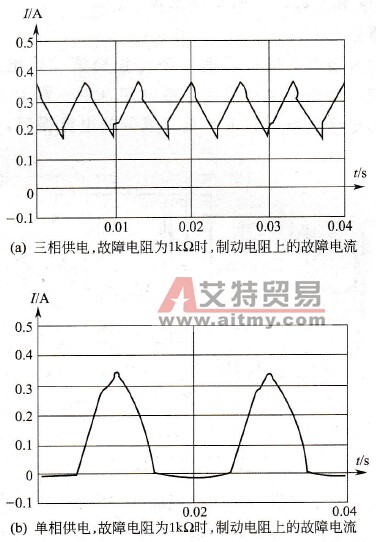

    图3-18    制动电阻上的故障电流

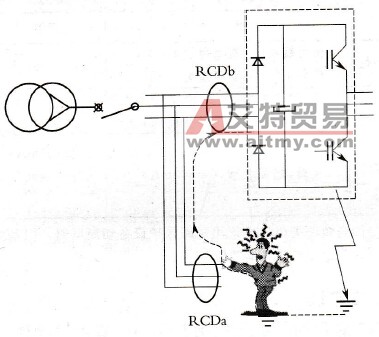

    图3-19    RCDa的保护死区

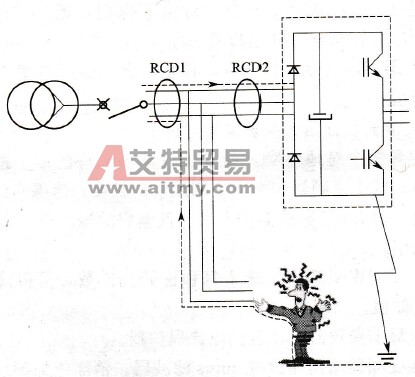

    图3-20    RCD1的保护死区    ③因此，针对上述两种情况，必须采用以下措施：如果故障电流可能含有直流成分，针对不同的供电方式，采用A型或者B型剩余电流保护器。这样，故障电流流经的所有剩余电流保护器应当采用相同的A型或者B型剩余电流保护器。
