TT或TN接地系统下的变频器输出故障引起剩余电流

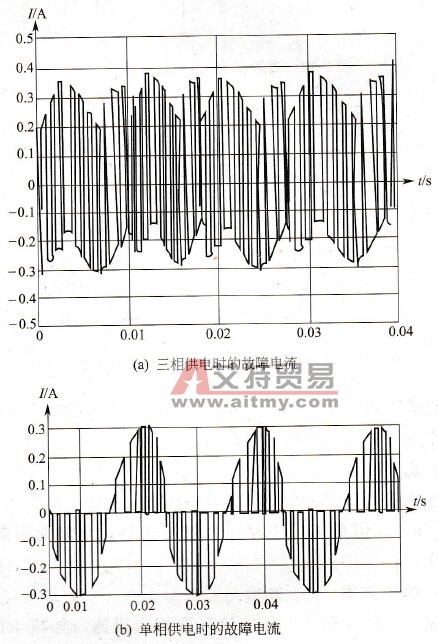

    如果在TN接地系统下，变频器输出端发生对地短路，变频器内部或者线路上的过流保护装置会进行保护。如果故障阻抗很大，可能达不到过流保护的阈值，剩余电流保护器必须提供这种保护。如前面所述，剩余电流保护器的正常动作依靠内部的剩余电流互感器，而在这种情况下，电流不再是正弦。零序电流的波形如图3-16所示。
    图3-16    故障电流波形    在这种情况下，由于电流成分复杂，应该采用A型剩余电流保护器。
