双位控制的变频调速供水电路

    和其他自动控制系统一样，变频调速恒压供水系统也可以进行双位控制。该控制电路简单、可靠、易于掌握，精度也基本满足要求，广泛用于许多要求不高的场合。    双位控制变频调速系统的电路如图4-6所示。    图中VF为变频器，FWD是正转控制输入端，CM为输入控制的公共端。变频器是否有输出，受转换开关SB的控制：转换开关SB闭合、使FWD与CM之间接通时，电动机M正转启动；反之，当SB断开时，电动机停止。    X1和X2是变频器多挡速的控制输入端，当将功能码31（功能组别的选择功能）预置为“1”时，X1、X2输入端具有控制变频系统升速和降速的功能，如图4-6所示。当X1与CM之间处于ON（接通）状态时，变频器的输出频率fx上升；处于OFF（断开）状态时，fx停止上升；当X2与CM之间处于ON状态时，fx下降，处于OFF状态时，fx停止下降。    SP是电接点压力表，SP1和SP2分别为下限和上限触点，它们将直接控制X1与X2的状态。    系统的工作过程描述如下（运行前，压力为0，SP1为ON状态）。    转换开关SB闭合→“X1-CM”[ON]→电动机正转启动并升速，水压Px上升。    当Px>PL（Px为实际压力，PL为压力的下限值）时：    SP1[OFF]→“X1-CM”[OFF]→电动机保持当前转速。

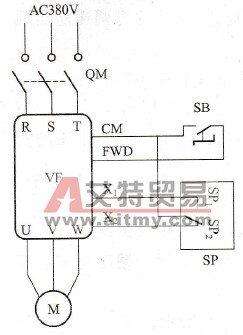

    图4-6    双位控制变频调速供水系统
    图4-7    PID控制变频调速供水系统    如果由于用水量增加，实际压力低于下限压力(PX不大于PL)时：    “X1-CM”[ON]→电动机再升速，直至PX> PL“X1-CM”[OFF]为止。    当Px不小于PH（PH为压力的上限值）时：    SP2 [ON]→“X2-CM”[ON]→电动机减速，直至Px<PH、“X2-CM”[OFF]时为止。
