变频器的电压型逆变电路

    由电压型直流电源供电的逆变电路称为电压型逆变电路。    图2-34是三相电压型逆变电路的主电路。直流电源采用相控整流电路，由普通晶闸管组成。逆变电路由6个导电臂组成，每个导电臂均由具有自关断能力的全控型器件及反并联二极管组成，所以实际上也是一种全控型逆变电路。负载为感性，星形接法，在整流电路和逆变电路之间并联大电容Cd。由于Cd的作用，逆变入端电压平滑连续，直流电源具有电压源性质。

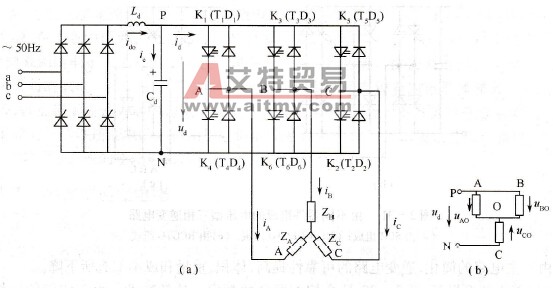

    图2-34    三相电压型逆变电路
