变频器的全控型逆变电路

    由具有自关断能力的全控型器件组成的逆变电路称为全控型逆变电路。全控型器件具有自关断能力，其通断均可由控制极控制。    全控型逆变电路具有以下3个特点：    (1)主电路简化：由于器件具有自关断能力，因而不再需要附加换流电路，这种换流电路对应用于非容性负载的半控型逆变电路是必不可少的，主电路比半控型电路简单。    图2-31可以看出，由逆阻型门极可关断晶闸管(RBGTO)组成的电路明显地比采用逆阻晶闸管( SCR)的电路简单。随着大功率器件集成度的提高，由逆导型门极可关断晶闸管( RCGTO)组成的电路显然最为简单，因为RCGTO是将RBGTO及反并联二极管D集成在一个芯片里的双向开关。

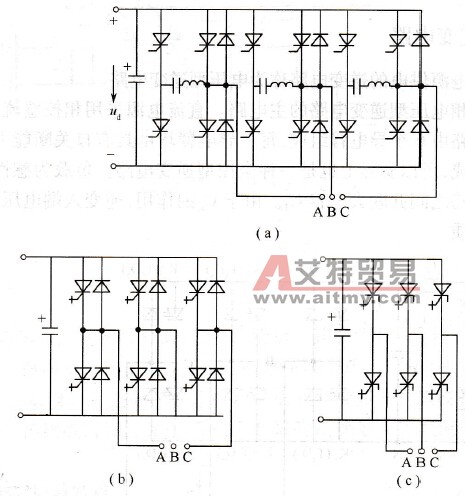

    图2-31    由不同器件组成的电压型三相逆变电路    (a)由SCR组成；(b)由RBCTO组成；(c)由RCGTO组成。    由于主电路的简化，逆变电路的可靠性提高，体积、重量和成本都有所下降。    (2)工作频率提高：图2-32是全控型器件的频率一功耗特性。由于它们的工作频带在不同范围内高于半控型器件，因而容许逆变电路工作于更高频率，从而电路中的储能元件（如电感、电容等）的数值降低，电路的体积、重量和成本降低，同时逆变输出端的谐波含量和噪声也将随工作频率的提高而下降。    (3)装置容量较低：全控型器件的开关容量尚低于半控型，因而全控型逆变电路的容量在不同程度上低于半控型逆变电路（图2-33），从而形成在不同场合、不同要求下相互补充的局面。但从长远看，随着技术的发展，全控型器件的开关容量将逐步增大，从而逐步取代半控型逆变电路。

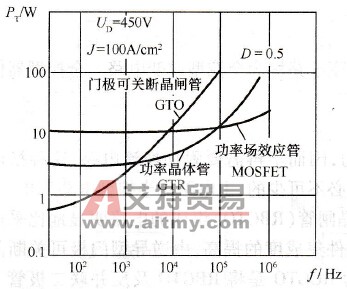

    图2-32    全控型器件的频率一功耗特性

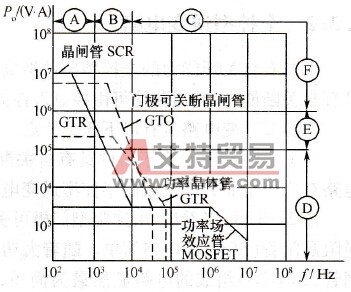

    图2-33    各种器件组成的装置的容量频率范围
