常见的实用可控整流电路

    1)可控不可逆（单向）整流电路    图2-20所示的单向晶闸管整流器电路属可控型的整流电路，这种整流电路一般只是控制晶闸管的导通角，可完成控制直流侧的电压等。    2)双向可控的可逆型晶闸管整流器电路    图2-21所示的是一种可逆型（双向）晶闸管整流器电路，属可控型的整流电路，这种整流电路不仅可控制晶闸管的导通角完成控制直流侧的电压，还可将直流侧的回馈能量回馈到电网。
    图2-20    单向晶闸管整流器

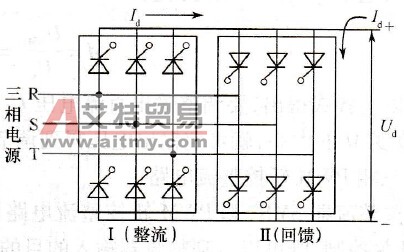

    图2-21    可逆型（双向）的晶闸管整流器电路    3)双向PWM技术可控的可逆型（双向）整流电路    三相桥式PWM技术的整流电路是使用现代IGBT等电力电子器件（或集成模块）来完成三相交流到直流的转换和直流回馈能量向电网的回馈以及直流电压的调节，其中，整流工作与传统的三相二极管整流桥相同，能量回馈采用PWM技术，直流调压则可采用斩波（也是一种PWM控制技术）来完成。图2-22所示的三相桥式PWM整流电路属双向可控的可逆型（双向）整流电路。

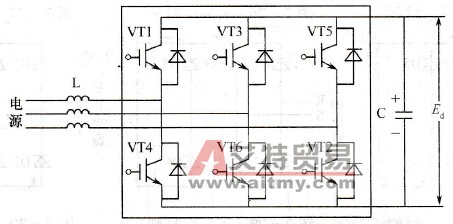

    图2-22    三相桥式PWM整流电路
