S120变频器的通过软件的控制面板来控制电动机

    离线配置完成后，编译保存。在线后发现Drive_unit_01前面的符号半红半绿，表示离线项目与在线实际项目不符，需要将离线项目下装到装置中。如图12-13所示。其步骤包括：

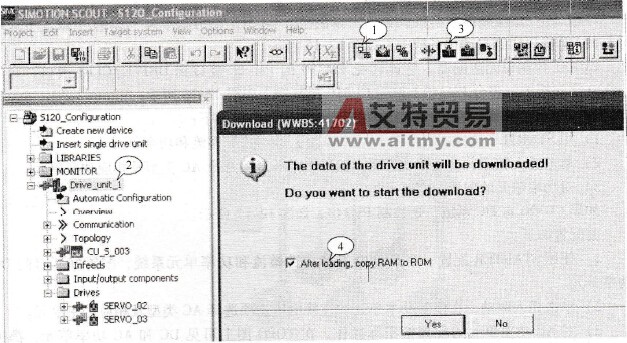

    图12-13    将离线项目下装到装置    1)在线；    2)驱动状态；    3)下装；    4)同时复制到ROM区。    通过以上操作，便完成了对驱动的基本配置，可以通过驱动中的控制面板转动电动机，以保证电动机与编码器的转向与实际设计相一致，如图12-14所示。

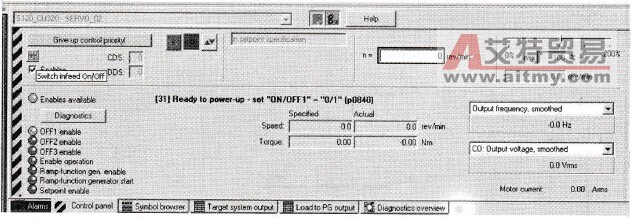

    图12-14    通过软件的操作面板来控制电动机    注意，如果采用ALM、BLM或者是16kW以上（包含16kW）的SLM模块，在使能驱动之前，要先激活整流单元infeed模块。
