S120变频器的对驱动进行在线组态

    在正确插入驱动装置后，应该进行相应的在线项目，如图12-7所示。    1)选中Drive_unit_01，单击在线，在线后装置前端的符号变成绿颜色；    2)同样选中Drive_unit_01，单击恢复工厂设定；    3)双击“Automatic Configuration”，系统会自动弹出自动组态界面；    4)单击“Start automatic configuration”进行自动组态；    5)根据自动组态的提示，选择“Servo”或者是“Vector”，如图12-8所示。    自动组态通常需花费1min左右时间，如果在组态过程中要进行固件升级，则需要更长时间，并且在升级完毕之后系统要求重新上电。

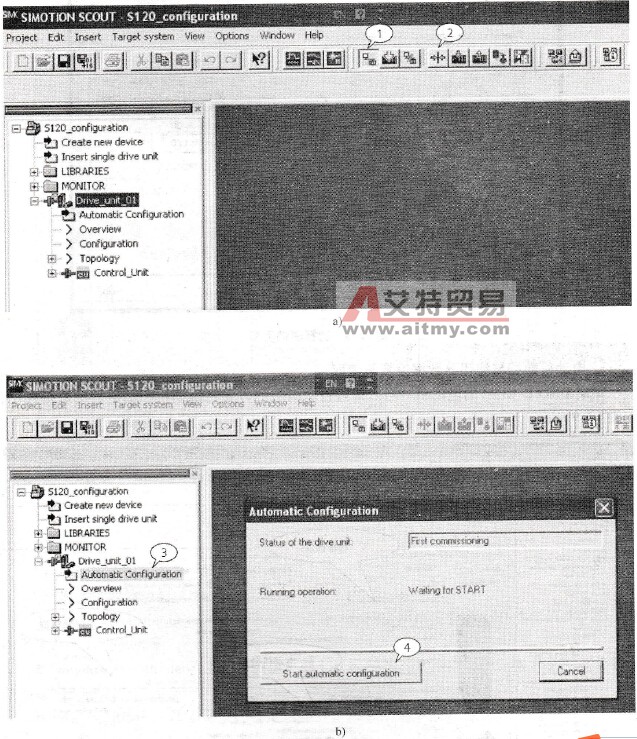

    图12-7    在线项目    a)在线项目一b）在线项目二

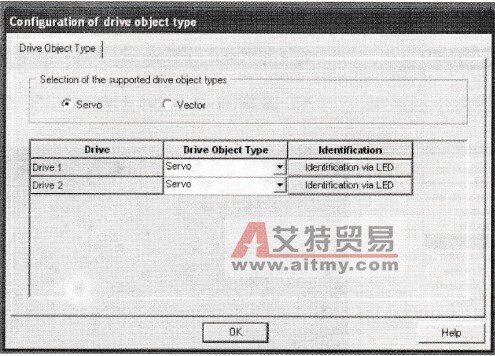

    图12-8    选择驱动类型
