S120变频器的驱动参数进行配置

    SINAMICS S120变频器的调试软件为STARTER或者是SCOUT，其中SCOUT软件中包含STARTER软件，二者不能同时安装。SCOUT软件需要授权，而STARTER软件不需要授权。目前SCOUT软件的最新版本号为V4.1.5，STARTER软件的最新版本为V4.1.5。    在安装STARTER与SCOUT之前，需要安装Step 7软件的最新版本，例如STA RTERV4.1.5需要Step7 V5.4 SP4。另外如果想使用S120变频器的DCC功能时，还要安装CFC的最新软件及授权。    便携式计算机与S120变频器的连接有两种方式，DP通信卡或者是RS-232的连接方式。常用的DP通信卡有CP5512，CP5511，CP5613等，RS-232连接方式则需要计算机配有对应的接口，采用标准的RS-232电缆即可。   打开SCOUT软件后，新建一个项目，开始对驱动参数进行配置，如图12-3所示。    1)插入驱动单元；    2)选择驱动类型CU320；    3)选择装置的版本号，注意此版本号要与CF卡的版本相一致，CF卡的版本如图12-4所示；    4)选择PC与驱动的通信方式，如果有以太网接口CBE20的情况下可以设置为IP；    5)设置驱动DP地址，此地址应该与CU320上的拨码开关相一致，如图12-5所示。    另外，还可以通过另外一种方式自动读取驱动装置，如图12-6所示。    1)在Option选项中将“Set PG/PC interface”设定为相应的通信方式，如“S70NLINE(Step 7)→CP5512 (PROFIBUS)”；    2)通过“Accessible nodes”来在线渎取相连接设备；

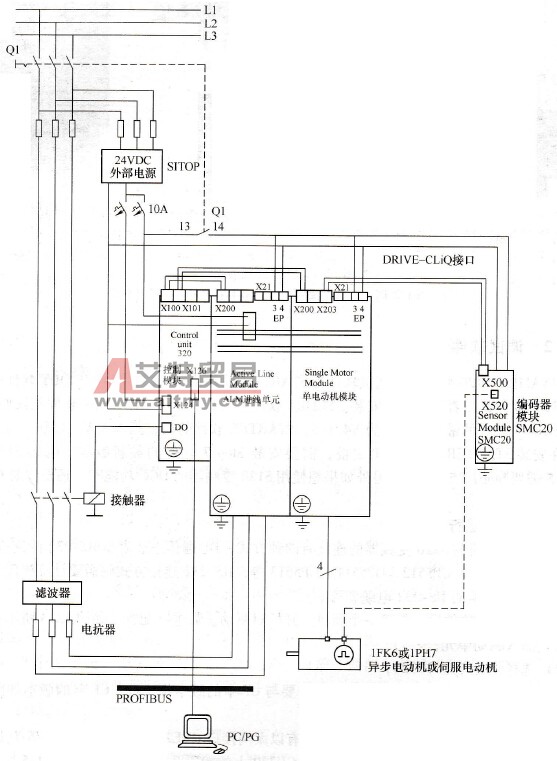

    图12-2    S120接线示意
    图12-3    驱动参数配置

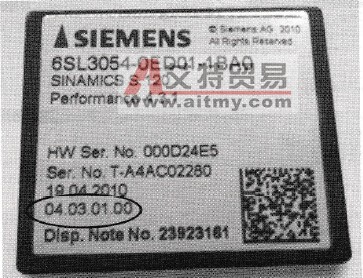

    图12-4    CF卡的版本号

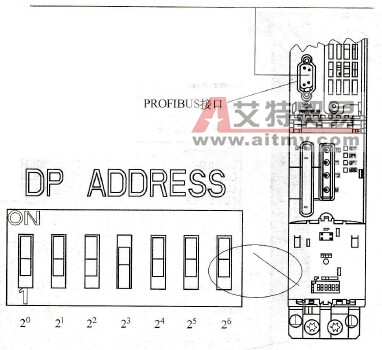

    图12-5    设置驱动DP地址

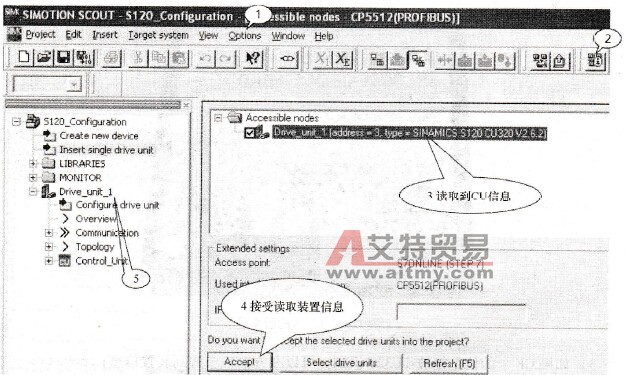

    图12-6    另外一种方式自动读取驱动装置    3)如果CF卡的信息能被CU320识别，可以在方框栏中看到装置信息；    4)勾选此装置，单击“Accept”按钮；    5)接受后左边会显示读取到的装置。
