S120变频器的基本操作概述

    SINAMICS S120变频器集矢量控制与伺服控制于一身，分为DC- AC与AC- AC两种类型，所谓DC- AC，是指控制单元、整流、逆变都为独立模块，目前DC- AC类型功率范围为0.9～1200kW，AC- AC模块南控制单元和功率模块组成，功率范围从0.12~ 250kW。    如图12-1a所示，在DC- AC类型的S120驱动器中，中心控制单元为CU320模块，控制单元的固件存储在其CF(Compact Flash)卡内，可以通过CF卡里的软件版本对整个S120进行固件升级。图12-1b所示为AC- AC书本型S120变频器，它包括控制单元、功率模块和适配模块等部分。    S120变频器功能非常强大，一个带扩展性能卡的CU320可以驱动6个伺服轴或者4个矢量轴，8个V/F轴。但矢量与伺服不能混合，目前，西门子又推出性能更高的控制单元CU320-2，分为DP和PN两种类型，其运算能力更强，可以带6个伺服轴或者6个矢量轴，12个V/F轴。   根据功率的大小，S120 DC- AC型变频器分为书本型、紧凑书本型、装机装柜型、柜机四种形式，书本型的接线相对比较简单，控制单元除了24V供电，靠CF卡内的固件就可以正常运行了，整流模块除了母排上的直流24V供电，还要连接X120端子上的使能信号（3+，4-），如图12-2所示。电动机模块上的使能信号在不启用Safety功能时无需连接。对于小功率的SLM整流模块，不需要控制，因此模块上也没有DRIVE-CLIQ接口，而对于16kW以上的SLM，BLM，ALM都需要通过DRIVE- CLIQ对其进行控制，才能启动。

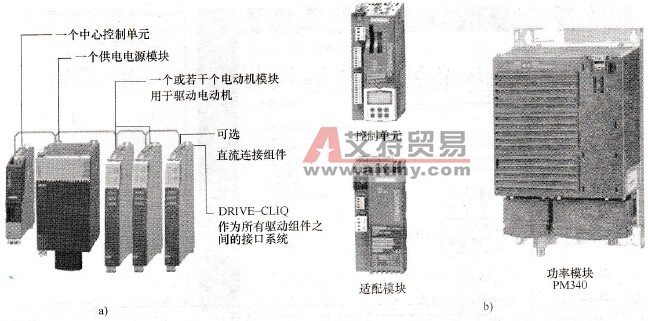

    图12-1    S120变频器类型    a)书本型DC-AC S120变频器b）书本型AC- AC 5120变频器
