PWM的四象限变频器的能量回馈

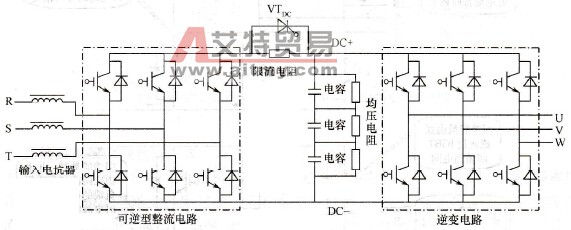

    1)四象限变频器    双PWM的四象限变频器如图2-67所示。    2)双PWM的四象限变频器能量回馈的过程

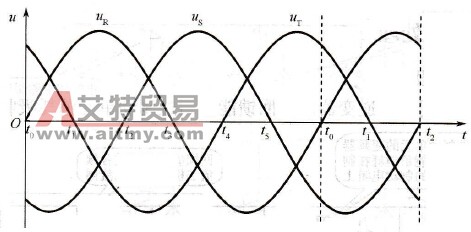

    图2-67    双PWM的四象限变频器    能量回馈必须是与电网同频率、同电压、同相位的，即根据电网频率、电压、相位进行回馈。电网三相交流的波形如图2-68所示。    双PWM的四象限变频器将回馈能量通过整流器的IGBT等器件继续回馈到电网（图2-69）。
    图2-68    电网三相交流的波形

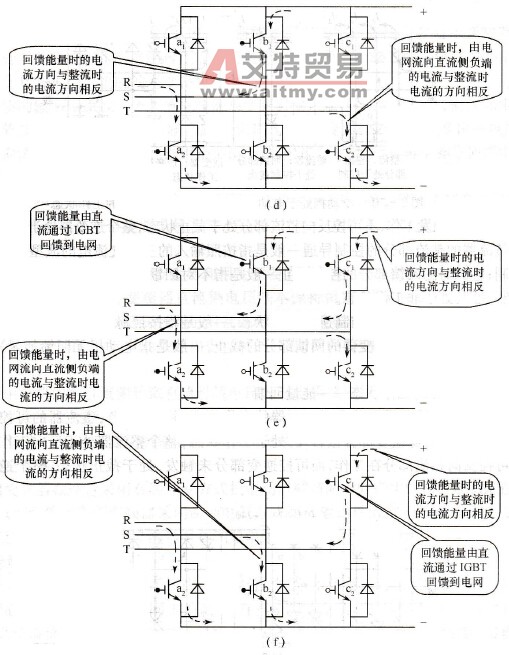

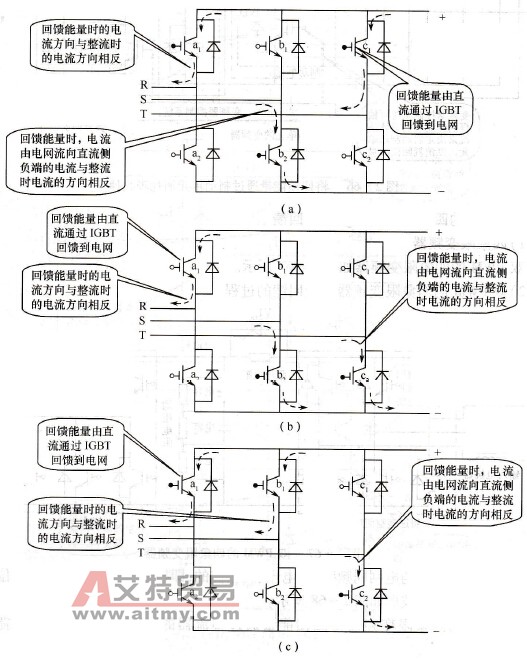

    图2-69    回馈能量通过整流器的IGBT等器件同馈到电网    (a)t0～t1；(b)t1～t2；(C)t2～t3；(d)t3～t4；(e)t4～t5；(f)t5～t0。
