变频器的直接升降频电路

    直接升降频电路又称自换流周波变流电路（图2-52），主要用于交流电动机的传动和专用的固态频率变换器中。

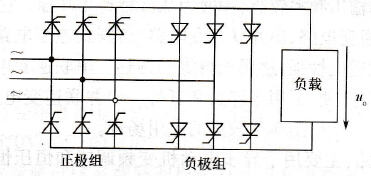

    图2-52    直接升降频电路    在图2-52所示的电路中，将所有的晶闸管换成可关断晶闸管或其他自关断元件，即可构成自换流周波变流电路。它的输出频率可在从零到远大于输入频率的范围中连续地变化。输出电压可以按正弦规律进行调制，输出电压质量较高。由于没有采用中间直流储能环节，整个装置的体积可以做得较小，效率也较高。这种电路必须采用自关断元件或附加强迫换流电路，控制电路也比较复杂。
