变频器的逆变器的工作过程

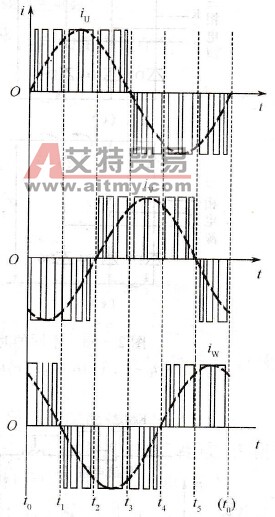

    图2-60所示出的是通过单极性正弦波脉宽调制方式得到的按正弦规律变化的三相交流波形及时刻。为便于理解变频器的逆变器的工作过程，采用图解单极性正弦波脉宽调制的逆变器的工作过程（图2-61）。
    图2-60    三相交流波形及时刻    不同的时段由不同的逆变器件导通情况简述如下：    (1)t0~t1时：使逆变器件a1、c1和b2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）由负半周转入正半周，V相（B相或L2相）处在负半周，W相（C相或L相）处在正半周(图2-61(a))。    (2)t1~t2时：使逆变器件a1、b2和c2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）仍处在正半周，V相（B相或L2相）仍处在负半周，W相（C相或L3相）由正半周转入负半周(图2-61(b))。    (3)t2~t3时：使逆变器件a1、b1和c2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）仍处在正半周，V相（B相或L2相）由负半周转入正半周，W相（C相或L3相）仍处在负半周(图2-61(c))。    (4)t3~t4时：使逆变器件b1、a2和c2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）由正半周转入负半周，V相（B相或L2相）仍处在正半周，W相（C相或L3相）仍处在负半周(图2-61(d))。    (5)t4~t5时：使逆变器件b1、c1和a2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）仍处在负半周，V相（B相或L2相）仍处在正半周，W相（C相或L3相）由负半周转入正半周(图2-61(e))。    (6)t5～t0时：使逆变器件c1、a2和b2按三相脉宽调制的算法做“导通”（即极高速地“通-断”），U相（A相或L1相）仍处在负半周，V相（B相或L2相）由正半周转入负半周，W相（C相或L3相）仍处在正半周(图2- 61(f))。

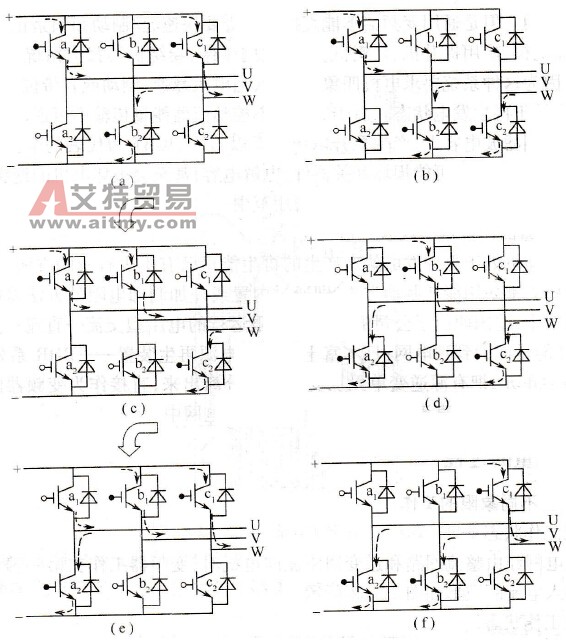

    图2-61    变频器的逆变器的工作过程    (a)t0～t1；(b)t1～t2；(c)t2～t3；(d)t3～t4；(e)t4～t5；(f)t5～t0。
