变频器的直流滤波电路工作过程

    图2-59(a)示出了变频器的直流滤波电路工作过程，在变频器的整流器刚对直流滤波电路中的电容进行充电时，接触器KMDC还不能合上，要通过限流电阻对充电电流进行限制，等对直流滤波电路中的电容进行充电完成（即达到设计要求）时，接触器KMDC才能合上，正式投入云行。    图2-59(b)是只通过整流器将三相交流转换的直流电压的波形，是一种波动的直流电压，不很稳定。如通过直流滤波电路将转换的直流进行滤波，就将形成稳定的直流电压(图2-59(c))。

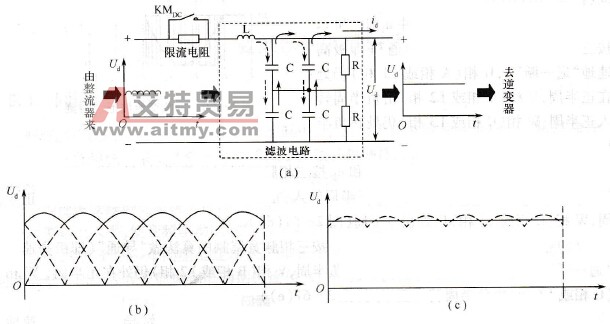

    图2-59    变频器的直流滤波电路工作过程    (a)滤波电路工作过程示意图；(b)只进行整流的直流；(c)进行滤波后的直流。
