变频器的电流型逆变电路

    由电流型直流电源供电的逆变电路称为电流型逆变电路，如图2-36所示。

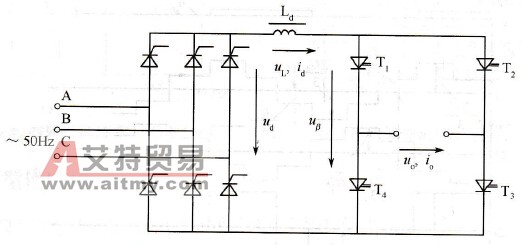

    图2-36    电流型逆变电路    由图可见，直流电源通过大电感Ld向逆变电路供电。由于Ld的作用使逆变入端电流id平滑连续（图2-37）。

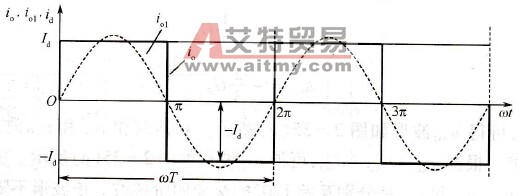

    图2-37    单相电流型逆变电路的输出电流波形    1．电流型逆变电路的特点    (1)输出电流io为交变方波且与负载无关：图2-37中，当理想开关器件T1、T3导通而T2、T4截止时，输出电流io=Id；当T2、T4导通而T1、T3截止时，输出电流io=-Id。因此当T1~T4轮番通断时，io即为交变方波，其重复频率f取决于T1~T4的控制极电压的重复频率。    (2)输出电压uo的波形随负载而变：例如，在纯阻负载下，uo也为交变方波；在具有选频性能的某些负载下，uo则可呈正弦波。    (3)可双向传递功率：在任何情况下，逆变人端电流id方向如图2-36所示。因此，当逆变入端电压平均值Uβ=Ud>0（方向如图时，表示逆变负载向交流工频电网吸取能量，逆变入端平均功率Pβ=UdLd>0；相反，在某些工况下，Uβ=Ud <0，即逆变入端电压平均值反向，于是Pβ<0，表示逆变负载中交流电能反馈回交流电网。可见，该电路具有双向传递功率的功能。若负载为交流笼型电动机，采用三相电流型逆变电路供电以构成变频调速系统，当电机运行于电动机状态时，Pβ>0，电机向工频电网吸取电能；当电机突然减速时，Uβ<0，Pβ<0，电机运行于再生制动状态，电机中能量反馈回工频电网。    (4)故障下的电流抑制：由于Ld的存在，当逆变短路时，可抑制id的迅速增长；在有控制的保护功能时，还可以使整流电路的控制角α> 90°，使Ud <0，储存在Ld中的能量反馈回电网，可抑制短路电流。    2．电流型逆变电路的应用领域    (1)绕线式交流电动机串级调速系统；    (2)高压直流输电；    (3)感应加热电源：    (4)笼型交流电动机变频调速系统；    (5)无换向器晶闸管电动机。    由于电流型逆变电路具有双向传递功率的特点，由它构成的调速系统比较适用于具有频繁变速和启动、制动的生产场合。
