变频器的整流器工作过程

    由图2-56（典型的变频器主电路）可知，一般的通用（泛用型）变频器的整流器是不可控的三相整流桥，输入的三相交流的波形及周期时间如图2-57所示。

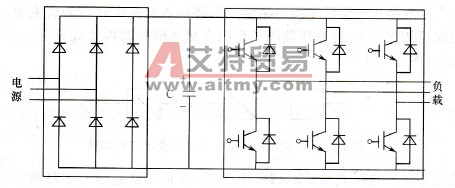

    图2-56    典型的变频器主电路

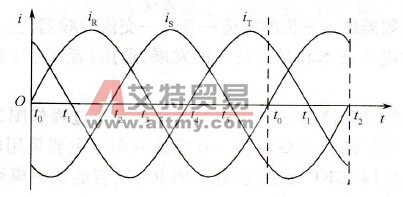

    图2-57    三相交流输入不可控整流桥时的波形及周期时间    通用（泛用型）变频器的整流器在工作时就是在不断地重复着t0→t1→t2→t3→t4→t5→t0这一过程，在不同的时段由不同的整流器件导通来实现交流到直流的转换（图2-58）    现将图2-58不同的时段由不同的整流器件导通情况简述如下：    (1)t0～t1时：R相（A相或L1相）由负半周转入正半周，T相（C相或L3相）处在正半周，S相（B相或L2相）处在负半周，使D1、D5和D4导通(图2-58(a))。    (2)t1～t2时：R相（A相或L1相）仍处在正半周，S相（B相或L2相）仍处在负半周，T相（C相或L3相）由正半周转入负半周，使D1和D4、D6导通(图2-58(b))。    (3)t2～t3时：R相（A相或L1相）仍处在正半周，S相（B相或L2相）由负半周转入正半周，T相（C相或L3相）仍处在负半周，使D1、D3和D6导通(图2-58(c))。    (4) t3～t4时：R相（A相或L1相）由正半周转入负半周，S相（B相或L2相）仍处在正半周，T相（C相或L3相）仍处在负半周，使D3和D2、D6导通(图2-58(d))。    (5)t4～t5时：R相（A相或L1相）仍处在负半周，T相（C相或L3相）由负半周转入正半周，S相（B相或L2相）仍处在正半周，使D3、D5和D2导通(图2-58(e))。    (6)t5～t0时：R相（A相或L1相）仍处在负半周，T相（C相或L3相）仍处在正半周，S相（B相或I2相）由正半周转入负半周，使D5和D2、D4导通(图2-58(f))。

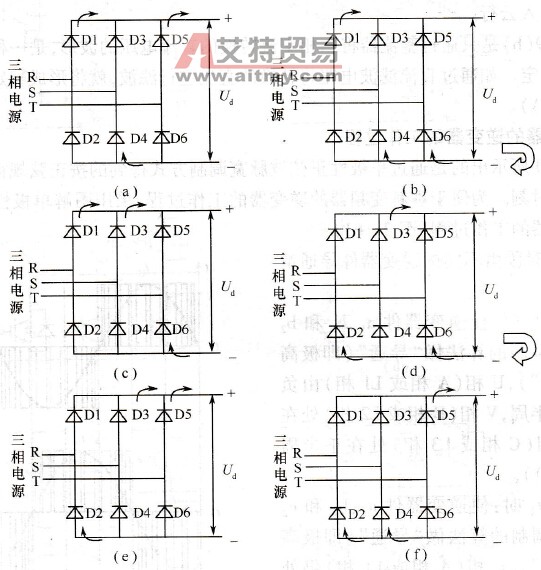

    图2-58    不同的时段由不同的整流器件导通情况    (a)t0～t1；(1)t1～t2；(c)t2～t3；(d)t3～t4；(e)t4～t5；(f)t5～t0。
